Cadence公司最新的PCB设计EDA软件 Cadence SPB 17.2-2016 发布已经有一段时间了,有很多同学也第一时间下载了Cadence SPB 17.2-2016来尝鲜,老wu也不例外,第一时间将阿狸狗破戒大师更新以支持Cadence SPB 17.2-2016版本。

最近陆续收到反馈,说是运行Cadence SPB 17.2-2016有浏览器一直弹出网页的问题,差不多是每隔一分钟就自动打开一次网页,指向URL地址:“update2.cadence。com/SWUpdate/scc”。

一开始听到这消息,老wu觉得很是奇怪,因为我自己的电脑用着完全没问题呀,我的电脑是官方升级的windows 10专业版,裸奔,安装Cadence SPB 17.2-2016运行了很久都没有任何网页会自动打开。

cadence-spb-17-2-%e7%bd%91%e9%a1%b5%e9%87%8d%e5%a4%8d%e5%bc%b9%e7%aa%97bug%e4%bf%ae%e5%a4%8d%e7%9a%84%e6%8a%80%e6%9c%af%e7%bb%86%e8%8a%82-1 所以,对于在我博客留言询问Cadence SPB 17.2 网页重复弹窗问题的,我一开始没太留意,我都回复说是系统问题,或者等待Cadence的更新补丁。

但是Cadence SPB 17.2的更新补丁已经来到了S004版本了,但是在博客里留言或在微信里咨询Cadence SPB 17.2 网页重复弹窗的同学还是络绎不绝,老wu觉得是时候要抽出时间来帮助Cadence解决这个问题了,坐等官方的补丁不是个办法。

因为老wu裸奔的机子安装spb 17.2 没有网页重复弹窗的问题,不好进行分析,所以要制造这么一个条件,根据网友们的反馈,大致分析了下网友们的系统环境:装有360软件,装有360安全浏览器,装有搜狗浏览器,哎,看来大伙喜欢被绑架啊,O(∩_∩)O~

一开始我安装的360安全卫生和360杀毒,没有发现网页弹窗的问题,然后接着安装360安全浏览器,也没有弹网页,直到安装上了搜狗浏览器,靠,终于可以不断的弹网页了,谢天谢地,O(∩_∩)O~

以老wu多年撸码的经验,初步怀疑是Cadence调用浏览器的功能由于第三方非IE浏览器对操作系统的IE网页功能接口进行了修改,造成Cadence SPB的调用失败。

Cadence SPB 具体调用了什么接口,现在还不得而知,我们需要借用API Monitor这个神器对Capture·exe及Allegro.exe进行监控,查看具体调用了什么API,才能进一步有针对性的修复。

运行“apimonitor-x64.exe”,注意,因为Cadence SPB 17.2 是64为版本,所以需要运行apimonitor-x64这个64位的版本才能监控成功。

cadence-spb-17-2-%e7%bd%91%e9%a1%b5%e9%87%8d%e5%a4%8d%e5%bc%b9%e7%aa%97bug%e4%bf%ae%e5%a4%8d%e7%9a%84%e6%8a%80%e6%9c%af%e7%bb%86%e8%8a%82-2 在Filter里设置对Allegro.exe的所有API调用进行监控,经过一段时间的统计分析后,发现了问题点,即:每次在弹出网页时,allegro都调用了”IWebBrowser2“的相关接口,通过google可以得知,IWebBrowser2就是跟网页浏览有关的COM接口。

通过”apimonitor-x64.exe“对allegro的IWebBrowser2调用api设置断点,在成功进入断点后,选择skip,跳过真实的调用而直接返回”S_OK”状态,发现不再弹出网页咯。?

cadence-spb-17-2-%e7%bd%91%e9%a1%b5%e9%87%8d%e5%a4%8d%e5%bc%b9%e7%aa%97bug%e4%bf%ae%e5%a4%8d%e7%9a%84%e6%8a%80%e6%9c%af%e7%bb%86%e8%8a%82-3 OK,试验成功,解决思路也就有了,cadence spb 17.2 每次弹出网页都会去调用
IWebBrowser2接口,最直接的办法就是HOOK 掉IWebBrowser2相应的API接口,用我们自己的API实现去替换掉原本的IWebBrowser2 API,也就是直接过滤掉IWebBrowser2的API操作,什么都不用做,直接返回”S_OK”状态就可以了,这样就不会去调用系统的网页访问接口,也就不会再弹出网页,实现BUG的修复。俗称API HOOK。

cadence-spb-17-2-%e7%bd%91%e9%a1%b5%e9%87%8d%e5%a4%8d%e5%bc%b9%e7%aa%97bug%e4%bf%ae%e5%a4%8d%e7%9a%84%e6%8a%80%e6%9c%af%e7%bb%86%e8%8a%82-4 API Hook 是什么?API Hook是一种用于改变API执行结果的技术,类似后门的感觉,貌似很吊的样子…其实API HOOK由来已久,貌似从Winsows系统诞生的那时起,就有了API Hook,有人用Hook来制作病毒,也有人用Hook来制作安全防护软件,广告过滤软件等等,连微软自身也在使用HOOK,为了方便HOOK,微软还预留有未公开的API,也就是为了自己某些目的预留的HOOK后门。

说了辣么多,其实HOOK其实就是一项操作系统自带的功能,就看你用于什么目的,如何用了。老wu接触API Hook还是在大学时,主要用来盗取妹纸的QQ,O(∩_∩)O~,~那时的QQ安全性还是比较低的,像在学校机房或者网吧,很好得手,?

现在,我准备用API Hook来阻值Cadence SPB 17.2的网页访问,也就是过滤掉IWebBrowser2接口相关API的访问。

Windows诞生已经几十年了,自从Windows诞生以来就有的API Hook,人们也研究几十年了,已经是很成熟的东西,我们没有必要重新去发明轮子,我们仅仅是要禁止Cadence SPB 17.2弹网页而已,也没必要深入去研究API Hook技术,直接用网上开源的API Hook实现就行了。如果是自己Hook Windows API,相对来说是很简单的事情,网上有很多现成的例子,但是IWebBrowser2是属于COM接口的,要去HOOK COM接口相对来说有些复杂,可以参考这篇HOOK COM API 的文章“http://www.codeproject.com/Articles/153096/Intercepting-Calls-to-COM-Interfaces“

我们知道,但凡要调用COM接口之前,总是需要先调用CoCreateInstance这个API先对COM对象进行初始化,这是一个win32 API,在Ole32.dll里头实现,这个比较容易Hook,就拿它来开刀了,过滤掉CoCreateInstance,直接返回失败的结果,相比后续的IWebBrowser2 COM 接口也就不会进行调用了。

我们需要写一个程序来HOOK Allegro.exe及Capture.exe,由于这两个程序和我们的Hook程序不是在一个进程地址空间中,Windows出于安全考虑,会对不同进程的地址空间进行隔离,也即是说,我们的Hook EXE程序不能够去直接修改Allegro.exe及Capture.exe程序中的API地址,我们需要用到一个叫做“远程线程”的技术,通过在另一个进程中创建远程线程的方法进入那个进程的内存地址空间,然后再在远程线程中载入我们精心准备的hook dll文件,在这个dll文件中进行hook api操作,这样就可以到达修改过滤Allegro.exe及Capture.exe的“CoCreateInstance”API 调用的目的。也即:“DLL Injection DLL 注入技术”。

大致的流程图如下:

dll%e6%b3%a8%e5%85%a5%e8%bf%87%e7%a8%8b Dll 注入技术具体可以参考这篇文章:“http://blog.opensecurityresearch.com/2013/01/windows-dll-injection-basics.html“

当我们的Dll注入到Allegro.exe或Capture.exe进程空间后,会首先调用Dll的”DllMain“入口函数,在”DllMain“中,进行“InstallHooks”,

[php]
void InstallHooks()
{

for(size_t i = 0; i < g_FunctionsCount; ++i)
{
if(!GetModuleHandleA(g_Functions[i].FunctionModule))
throw std::runtime_error(“Cannot find the module “);

*g_Functions[i].OriginalFunction = GetProcAddress(GetModuleHandleA(g_Functions[i].FunctionModule), g_Functions[i].FunctionName);

if(*g_Functions[i].OriginalFunction == NULL)
throw std::runtime_error(“Cannot find the function “);

if(!Mhook_SetHook(g_Functions[i].OriginalFunction, g_Functions[i].HookFunction))
throw std::runtime_error(“Cannot set hook on the function “);
}
}
[/php]

这里 ,我们主要hook,CoCreateInstance及CoGetClassObject这两个API,

[php]
struct FunctionInfo
{
char* FunctionModule;
char* FunctionName;
void** OriginalFunction;
void* HookFunction;
};

FunctionInfo g_Functions[] =
{
{“ole32.dll”, “CoCreateInstance”, (void**)&Original::CoCreateInstance, (void*)Hook::CoCreateInstance},
{“ole32.dll”, “CoGetClassObject”, (void**)&Original::CoGetClassObject, (void*)Hook::CoGetClassObject}
};
[/php]

在我们自己实现的CoCreateInstance中,判断CLSID值,如果CLSID只为InternetExplorer的CLSID值:“{0002DF01-0000-0000-C000-000000000046}”,则直接hold住,不返回,这样调用该函数的Allegro.exe或Capture.exe的线程会hold住,但是不用担心,Allegro.exe或Capture.exe是多线程的,访问网页的线程hold住了,并不会影响到主线程的操作,也即我们画原理图或者PCB Layout没有影响。

[php]
const WCHAR CLSID_InternetExplorer[] = TEXT(“{0002DF01-0000-0000-C000-000000000046}”);

HRESULT WINAPI Hook::CoCreateInstance(REFCLSID rclsid, LPUNKNOWN pUnkOuter, DWORD dwClsContext, REFIID riid, LPVOID* ppv)
{
CLSID clsid;

HRESULT WINAPI Hook::CoCreateInstance(REFCLSID rclsid, LPUNKNOWN pUnkOuter, DWORD dwClsContext, REFIID riid, LPVOID* ppv)
{

CLSID clsid;

CLSIDFromString(CLSID_InternetExplorer, &clsid);

if (rclsid == clsid)
{
while (true)
{
Sleep(60 * 1000);
}

return CLASS_E_NOAGGREGATION;
}

return Original::CoCreateInstance(rclsid, pUnkOuter, dwClsContext, riid, ppv);

}

[/php]

当然,我们只是需要能够愉快的拉线,而不必要收到SPB 17.2不断弹出网页的打扰,上面那些代码什么的我们根本不用关心,老wu已经通过阿狸狗破戒大师 2.1.6 版本帮助大家解决了,大家去下载一个,直接点几下鼠标即可修复Cadence SPB 17.2 网页重复弹窗BUG,没必要在这里头浪费绳命。

下载并运行阿狸狗破戒大师

cadence-spb-17-2-%e7%bd%91%e9%a1%b5%e9%87%8d%e5%a4%8d%e5%bc%b9%e7%aa%97bug%e4%bf%ae%e5%a4%8d%e7%9a%84%e6%8a%80%e6%9c%af%e7%bb%86%e8%8a%82-5 双击进入“更多亮点”这个选项

cadence-spb-17-2-%e7%bd%91%e9%a1%b5%e9%87%8d%e5%a4%8d%e5%bc%b9%e7%aa%97bug%e4%bf%ae%e5%a4%8d%e7%9a%84%e6%8a%80%e6%9c%af%e7%bb%86%e8%8a%82-6 双击”SPB 17.2 弹窗BUG修复“这个按钮,打开BUG修复界面

cadence-spb-17-2-%e7%bd%91%e9%a1%b5%e9%87%8d%e5%a4%8d%e5%bc%b9%e7%aa%97bug%e4%bf%ae%e5%a4%8d%e7%9a%84%e6%8a%80%e6%9c%af%e7%bb%86%e8%8a%82-7 阿狸狗破戒大师会自动检测您当前的Cadence SPB 17.2的安装目录,只需鼠标左键轻点那个”开始修复“按钮即可。

然后阿狸狗破戒大师会自动在桌面创建两个快捷方式”Allegro_puppet“及”Capture_puppet“,以后通过这两个快捷方式打开Allegro或者Cpature即可。

好啦,以上就是Cadence SPB 17.2 网页重复弹窗BUG修复的所有技术细节,阿狸狗破戒大师会一如既往,专注于让大伙能够快乐的用Cadence来拉线,这便是老wu的快乐,O(∩_∩)O~

吴川斌

吴川斌

89 Comments

  • 吴老师您好!我使用阿狸狗安装cadence17.2成功,破解也成功,但是重启电脑,又报license错误,查cadence license manager 已经设置为开机自动运行(见附图),我的电脑是win10家庭版。谢谢!

    • 补充说明:我是用阿狸狗破戒大师 完全自动安装的 Cadence SPB OrCAD Allegro 17.2-2016

  • 吴老师您好!我使用阿狸狗安装cadence17.2成功,破解也成功,但是重启电脑,又报license错误,查cadence license manager 已经设置为开机自动运行(见附图)

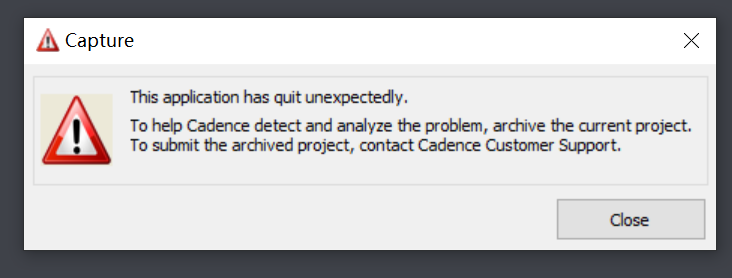

  • 吴老师: 我使用阿狸狗解决弹窗问题后,打开桌面Capture_puppet后使用大概1分钟后,弹出capture警告弹窗(this application has quit unexpectedly)。
