OrCAD Library Builder 17.2-2016 吴川斌的博客独家版

 OrCAD Library Builder 17.2-2016 吴川斌的博客独家版

智能化数据输入,支持IPC7351规范

之前OrCAD Library Builder 16.6版本与Cadence SPB 17 的版本不兼容, 现在 OrCAD Library Builder 随着 Cadene SPB 17.2 的发布,带来了新的版本升级  OrCAD Library Builder 17.2-2016,实现了与Cadene SPB 17.2的完美兼容。 OrCAD Library Builder 17.2-2016 提供了快速、自动化创建原理图符号和PCB封装库的解决方案。其利用先进的PDF数据提取功能建立原理图符号和PCB封装以及焊盘,减少了传统容易出错的手动操作步骤,在短时间内快速准确的创建器件库。



下载链接

http://pan.baidu.com/s/1midDvTm



OrCAD Library Builder 17.2-2016 的主要功能特点:

  • 直接通过IC芯片的数据手册PDF文件,提取出原理图所需元件的引脚信息。
  • 智能化管理原理图符号和PCB封装数据管理,复杂原理图符号创建,同时自动匹配复杂拼接式原理图符号(Fracture large symbol)和其PCB Footprint的引脚。
  • 在线验证检查原理图和PCB封装的一致性,确保设计正确。
  • 拥有IPC-7351工业标准和IC厂家推荐参数设置的通用器件模板。
  • 支持根据元件封装自动生成的真实三维元件STEP模型,与ECAD和MCAD软件协同检查3D装配的合理性。
  • 支持输出多种格式的CAD库,OrCAD,Cadence Allegro, Zuken BD, DxDesigner,Mentor Expedition, Board Station, PADS, Protel,Altium Designer。

Symbol Builder
OrCAD Library Builder-1



Spreadsheet表格方式修改引脚属性和类型
Spreadsheet表格方式修改引脚属性和类型



在线检查和更新
在线检查和更新



Symbol生成和符号分割
Symbol生成和符号分割



支持封装模板选择
支持封装模板选择



智能化数据输入,支持IPC7351规范
智能化数据输入,支持IPC7351规范



三维STEP模型和数据输出
三维STEP模型和数据输出





下载链接

http://pan.baidu.com/s/1midDvTm







吴川斌

吴川斌

106 Comments

    人淡如菊
  • 请问吴大师,Orcad Library Builder 17.2-2016,每次启动跳出software update check,点击确定后软件才可以使用,请问正常吗?

      曉#先森
    • 看了好多帖子,打开OrCAD Library Builder提示连接不上网络是对的,那是因为你白嫖的问题,你花钱这个问题可以解决

  • Alice
  • 吴老师,我想导出这个封装 ,但是只要封装里面是异形焊盘,就无法导出到allegro,出现这种问题(SPMHDB-182): ‘SHAPE’ object may not exist on class ‘PACKAGE GEOMETRY’. oacad library builder是17.2.allegro是17.4.

  • 俊
  • 吴老师,请问我破解时候路径只能是C:\Cadence,并且破解出错,求教这是什么问题呢?谢谢

  • dsfad
  • 博主好,请问原理图有导出到Allegro System Capture的方法吗?试了好久发现只能导出OrCAD Capture Style的原理。

  • 请教一下吴老师,这个builder到底应该怎么安装呢?我下载了破戒大师3.1.8,并没有找到安装选项,直接调用安装包安装也提示失败。我的电脑已用破戒大师装了17.2并运行正常。

    • 提示找不到 SPB_Data 路径,请重新在系统环境变量里指定正确的”HOME”变量

  • 变质可乐
  • 吴老师请教一下哦。这个Logic Symbol有点太宽了,请问它的宽度怎么修改啊?我在OrCAD Library Builder软件中找不到可以修改宽度的选项。

  • 老吴,使用174导出的时候出现了这个,然后引脚啥的导出就被中断了,不知道这是怎么回事?

  • 封装可以正常导出了,但是3D模型还是无法正常导出。提示如下错误

    • 我也是这个问题,你解决了吗?

      • 你选这个试试

        • 好的,谢谢你了,,

  • fantasygwh
  • 折腾了很久还是不行,是因为cadence17.4跟orcad libaray builder 17.2不兼容吗

      吴川斌
    • cadence17.4 + orcad libaray builder 17.2 我就在用,没问题。

      • cadence17.4 + orcad libaray builder 17.2 原理图封装导出也可以吗?

  • 吴老师分享的OrCAD Library Builder 17.2-2016.运行没有问题。
    我的机器装的是orcad spb 17.4.升级的补丁是17.40.012版本
    后安装OrCAD Library Builder 17.2-2016,使用17.40.012中的和谐文件orcad_library_builder中的cl_util.dll。覆盖安装文件c:\cadence\libraryBuilder\cl_util.dll。
    再用,aleegocrackMasterV3.1.6,进行和谐。之前的orcad已经和谐过了,只和谐library Builder即可。
    和谐完,library Builder即可运行,会弹出无法联网UPDATE。忽略后,进主界面。

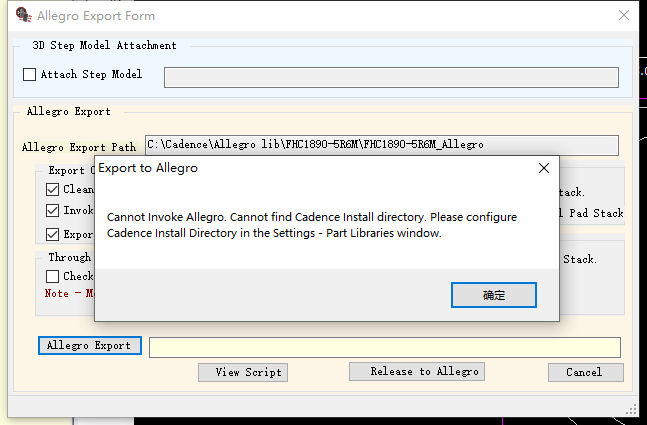

    然后需要在SETTINGS,里,library Builder下的Cadence Install Direct..Browse到你的cadence安装目录。即可正常使用。
    新建封装后,导出ALLEGRO EXPORT时可直接调用打开ORCAD PCB界面。并打开刚建立导出的封装。

      吴川斌
    • 👍

    • fantasygwh
    • 按照您说的操作以后,导出的时候出现错误,请问该如何解决?

      • 可能是我最后一步的settings的PATH说错了。应该是”C:\Cadence\SPB_17.4\”,请再试试看。

      • 这个位置

          fantasygwh
        • cadence安装后自动生成的目录好像是Cadence_SPB_17.4-2019,已经是这个目录了,可以导出footprint,但是无法导出symbol。

      • 看这个ebsession.log,显示,应该是,调用CAPUTRE.exe报错了。
        这个文件中,显示已经生成了,*.xml文件。
        不过这个xml文件,可以在capture cis 中手动导入Library XML。
        FILE->IMPORT->LIBRARY XML
        在界面上填入XML文件的路径和导出的文件路径,完成转换
        就会导出文件路径上生成你指定的OLB文件。打开该文件,就可以看到你导入的symbol。

        lib builder 的导出操作会用到C:\cadence\SPB_17.4\TCLTK\BIN\TCLSH.EXE.
        应该是这个脚本调用时,报的错误。
        看看,后面有没有人,会修改这个脚本,解决这个问题。后缀为tcl的脚本文件。

    • 方建军
    • 正解,
      1.用这个文件AleegoCrackMasterV3.1.6\crack\orcad_library_builder\cl_util.dll覆盖到E:\Cadence\LibraryBuilder(自己对应的安卓盘)。
      2.阿里狗破解大师 破解下LibraryBuilder(其他已经破解过的不用破解,节约时间)

    • shen2978
    • 请问在导出的时候,报错显示这个,请问调用路径在哪里设置呀

  • 请问这个软件的17.2版本,有更新的版本或者升级包吗?

      吴川斌
    • 17.4目前由于license问题,还是推荐用17.2

      • 17.2大版本已经更新到17.2.16了,现在网盘里还是比较老的版本,要是有更新的17.2大版本的更新就更好了。^_^

  • fantasygwh
  • 我也遇到了这个问题,请问该如何解决。。
    安装后用AleegoCrackMasterV3.1.6破解成功,打开OrCAD Library Builder还是提示:Failed to obtain a license to run OrCAD Library Builder.

    Cannot check license(s) for OrCAD Library Builder. Cannot obtain product mapping details. License Server may not be available.

    Please verify that Cadence License Server is running.

      吴川斌
    • 你的cadence spb是不是没有用破戒大师自动安装的呢,尝试用破戒大师将你现在已安装的cadence spb包括Cadence License Manager再河蟹一遍

  • Cadence SPB OrCAD Allegro 17.2-2016更新了最新的补丁后,使用OrCAD Library Builder 17.2-2016生产的封装,就无法显示焊盘,有没有方法解决这个问题?

      吴川斌
    • 看看有没有错误日志,最新的补丁是哪个版本呢?

      • 就是这个版本的,没打补丁前是正常的

      • allegro 17.2补丁升级到S071之后,就没法显示焊盘,而且allegro还会卡住。
        之前的补丁S058就没问题。

      • cannot open the design because of database problems.

    • 这次成功了,没有报错。
      使用之前的AleegoCrackMasterV3.1.6,不是最新3.1.8;
      先安装17.2包,打开一次allegro,再安装Builder包,最后安装升级包071;
      现在builder建库能在allegro里面显示出焊盘。

      • hotfix 071怎么都是卡死。058一直正常。

  • 用阿里狗2.1.6安装OrCAD Library Builder 17.2-2016 http://www.mr-wu.cn,打开后总是先自动打开IE,然后跳出software update check,之前安装的一台电脑不跳转IE只跳出software update check,点击确定后软件才可以使用,请问正常吗?主要是每次跳IE很烦恼

      吴川斌
    • 你的Cadence SPB 是17.2版本吗?如果是17.2,早期版本或者没有大补丁版本,在有些安装了第三方浏览器的系统上是有无限弹窗的问题,通过打最新的hotfix补丁,cadence官方已经解决了这个问题。你先确认下你的Cadence SPB 是不是17.2版本,然后没有大打过比较新的补丁。

      • 吴老师感谢回复。SPB也是您文章里的17.2版本,目前正在下载补丁,希望能解决,打开cadence软件不弹浏览器,只是打开library builder会弹,而且一台电脑弹另外一台不弹就很迷惑。另外最新版本阿里狗好像去掉了一键安装library builder是吗?

          吴川斌
        • 1.自动弹窗是因为浏览器内核被篡改,比如装了所谓的安全浏览器之类的,纯净的系统不会有弹窗问题,反正我一直用微软官方下载的操作系统和系统自带的浏览器和谷歌chrome浏览器,没有安装过别的浏览器,没有任何弹窗问题。然后Cadence官方也发现了弹窗的问题,并处理补丁来解决这个问题,3x号补单还是4x号补丁具体我忘了,反正打上我博客里分享的最新补丁号的补丁就可以解决cadence spb 17.4的无限弹窗问题。

          2.最新版本阿里狗【没有】去掉了一键安装library builder的功能,是自动识别了,指向library builder的压缩包就可以一键自动安装。

      • 感谢感谢,卸载浏览器后重装软件解决了问题,等更新包下载完再更新体验,阿里狗体验太好了。

  • 安装后用AleegoCrackMasterV3.1.6破解成功,打开OrCAD Library Builder还是提示:Failed to obtain a license to run OrCAD Library Builder.

    Cannot check license(s) for OrCAD Library Builder. Cannot obtain product mapping details. License Server may not be available.

    Please verify that Cadence License Server is running.

  • 斌哥,威武!!!

  • 求问吴老师,这个17.2兼容ORCAD16.6版本吗?为什么我尝试导出原理图时提示错误”找不到Cadence\tcltk\bin\tclsh.exe 请检查安装目录”

    • orcad 17.2 可以 打开 低版本,但无法另存为低于orcad 17的版本,也即17的设计不能被16.x的orcad打开

      • 谢谢吴老师 是版本兼容问题,我换成library builder 16.6就可以导出了

  • 吴老师,我下载的17.2版本,为什么截取PDF就出这个信息呀,求解答。

  • 这个可以和orcad 16.6搭配使用吗?

  • Failed to obtain a license to run OrCAD Library Builder.

    Cannot checkout license for OrCAD Library Builder. Cannot obtain product mapping details. License Server may not be available.
    Please verify that Cadence License Server is running.
    您好我安装 OrCAD Library Builder.17.2出现这个情况请问是什么原因

  • 老师这个是什么问题安装不了,换了几台电脑 都提示找不到data1.cab
    Feature: DiskComponent:Disk1 Files(1)File:C:\Users Administrator.38JCCYBFCTTS7BWAppData\Roaming\InstallShieloInstallation Information\(20444666-5875-4B28-9ED8-15F750802BF5)data1.cabError.系统找不到指定的文件。

  • OrCAD Library Builder Version 17.2.15
    有可能跟进一下新版本吗,好像优化了不少功能

  • Failed to obtain a license to run OrCAD Library Builder.

    Failed to initialize licensing…ERROR (LMF-01001): License call failed. The license server search path is defined as D:\Cadence\OrCAD\Cadence\Cadence\LicenseManager\license.dat. The FLEXnet error message is as follows,
    FLEXnet ERROR(-1, 212, 2): Cannot find license file.

    Run ‘lic_error LMF-01001’ for more information.

    Please verify that Cadence License Server is running.

    • 【D:\Cadence\OrCAD\Cadence\Cadence\LicenseManager\license.dat. 】你cadence license manager的安装路径怕是太深了,好几级目录,建议安装到如【D:\Cadence】这样的层级就好了,还有环境变量里的【CDS_LIC_FILE】改为5280@localhost

      • 按您的建议改了,还是不行,Failed to obtain a license to run OrCAD Library Builder.

        Cannot checkout license for OrCAD Library Builder. Cannot obtain product mapping details. License Server may not be available.

        Please verify that Cadence License Server is running.

        • License Server may not be available。你的Cadence license manager是安装正常的吗?是什么版本?你的allegro运行是否正常呢?

          • 我没有安装allegro,Cadence license manager这个我不确定是否安装了,我只是使用阿里狗破解大师安装了ORCAD,提示安装成功了,Capture CIS这个软件能够运行,但是使用不了ICA元件搜索功能,提示ERROR(ORCIS-6022):Error getting sever date.

            • ICA这个服务貌似官方停掉了

          • 吴老师,请问这个问题解决了吗?

  • 安装OrCAD library builder 17.2 提示安装失败了 请返回上一步检查安装设置是否正确 ~~o(>_<)o ~~,哪位遇到过?如何解决?跪谢

  • Export时报错failed to export symbol, please see log file… for more details是什么情况?可以使用17.4吗

    • 遇到同样的问题,请问你是怎么解决的

    • 一样的问题 请问你解决了吗
      是不是orcad library builder17.2和cadence17.4不兼容

  • 开始安装 OrCAD Library Builder 17.2-2016
    找不到 SPB_Data 路径,请重新在系统环境变量里指定正确的”HOME”变量
    安装失败了 请返回上一步检查安装设置是否正确 ~~o(>_<)o ~~

    • 如果刚装allegro 需要先运行一下allegro程序再安装,然后检查一下系统环境变量里头有没有“HOME”这一项指向SPB_Data的目录路径

    • 在SPB_DATA\内建一个文件夹pcbenv就解决了,我也碰到很多次,刚试了可以。

  • 导出封装时,始终不成功,谁遇到过同样的情况的,怎么破

  • 吴老师请问下载OrCAD Library Builder 的解压密码是什么3796不行啊

  • 感谢您的热心分享 赞一个

    • 吴老师 Export时报错failed to export symbol, please see log file… for more details是什么情况?orcad library builder 17.2可以和cadence17.4 兼容吗

  • 吴老师,我用这个软件export时老报错

    • 应该是系统问题 有人打了系统补丁就好了

      • 是什么系统补丁啊?

    • 这个问题也困扰我很久。后来,在不卸载的情况下用吴老师最新的破戒,又安装了 cadence SPB16.6。装了之后,仍然使用17.2,这个问题却奇迹般地解决了。希望能帮到你

      • 版本不完善,我装了补丁后就正常了

        • 想问一下是安装了spb的补丁么?

  • invoke时也报错

  • 还弹出这个错误窗口

  • 就提示这个错误!

    • 把360卸载掉看看 有人用的官方升级的win10 也是弹网页 然后他将360卸载后 就正常了 不再弹网页
      我这里的也是官方升级的win10 裸奔 用在一直很正常

  • 在转成封装的时候:自动打开allegro 出错,提示 undefined function – LB_createFootprint

      X
    • 请问你得这个问题解决了吗?我被这个问题困扰很久了

        余意
      • 2022年了,《*Error* eval: undefined function – LB_createFootprint》仍然找不到答案

    • 还是到处查不到,目前看是skill LB_createFootprint执行不下去,skill里应该有这个程序,但却没有。

    • 这个问题解决了,我这边是allegro.ilinit文件没有,里面要有这么一句代码
      (load “C:/Cadence/LibraryBuilder/setup/skill/builder.ile”)
      ;load(“sdpara.il”)

  • O(∩_∩)O~

  • 搞了半天我说library builder17.2怎么用不了,原来要SPB17.2才行,自己给自己挖的坑啊!![/流汗]

  • 吴老师,我安装了SPB 17.2,sigrity 2016, library builder 17.2, 用破解大师2.1.2 版,破解,那个library builder在进行symbol export时候报错,说是tclsh.exe运行有问题,请问如何解决?与此同时,library builder在导出元件封装图时候运行正常

    • 系统的问题 可以你用的精简版的系统

      • 您是怎么解决的。。第一次画symbol觉得很好用。。export的时候就出这个问题了

  • 导出为orcad capture元件时 tclsh.exe出现错误
    换了几台电脑都是这样 cadence spb也是17.2的
    16.6.60的没这个问题

  • 老师,这个解压密码怎么获得?

    • 不需要解压 直接用阿狸狗破戒大师安装 安装过程中会自动解压的
