[视频]使用热风枪拆焊TQFP封装IC芯片的方法与步骤

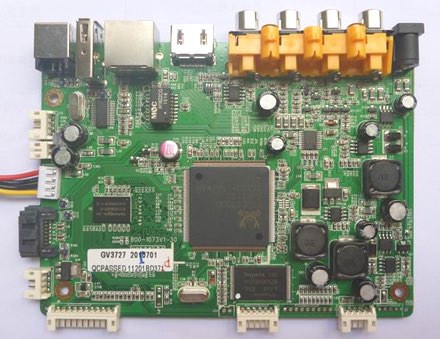

我们在测试样机或者产品返修时,有时候会遇到需要将损坏了的TQFP封装的IC拆焊下来测试或者重新再焊接一下新的IC上去。对于那种SOP封装的芯片,我们可以通过堆锡来快速的拆焊,但对于面积不较大的TQFP封装的IC来说,采用堆锡的方法就不便操作了,这是我们可以利用热风枪来解决问题。



热风枪



具体的操作步骤如下:

1、拆下元件之前要看清IC方向,重装时不要放反。
2、观察IC旁边及正背面有无怕热器件(如液晶,塑料元件,带封胶的BGA IC等)如有要用屏蔽罩之类的物品把他们盖好。
3、在要拆的IC引脚上加适当的松香,可以使拆下元件后的PCB板焊盘光滑,否则会起毛刺,重新焊接时不容易对位。
4、把调整好的热风枪在距元件周围20平方厘米左右的面积进行均匀预热(风嘴距PCB板1CM左右,在预热位置较快速度移动,PCB板上温度不超过130-160℃)
1)除PCB上的潮气,避免返修时出现“起泡”。
2)避免由于PCB板单面(上方)急剧受热而产生的上下温差过大所导致PCB焊盘间的应力翘曲和变形。
3)减小由于PCB板上方加热时焊接区内零件的热冲击。
4)避免旁边的IC由于受热不均而脱焊翘起
5)线路板和元件加热:热风枪风嘴距IC 1CM左右距离,在沿IC边缘慢速均匀移动,用镊子轻轻夹住IC对角线部位。
6)如果焊点已经加热至熔点,拿镊子的手就会在第一时间感觉到,一定等到IC引脚上的焊锡全部都熔化后再通过“零作用力” 小心地将元件从板上垂直拎起,这样能避免将PCB或IC损坏,也可避免PCB板留下的焊锡短路。加热控制是返修的一个关键因素,焊料必须完全熔化,以免在取走元件时损伤焊盘。与此同时,还要防止板子加热过度,不应该因加热而造成板子扭曲。(如:有条件的可选择140℃-160℃做预热和低部加温补热。拆IC的整个过程不超过250秒)
7)取下IC后观察PCB板上的焊点是否短路,如果有短路现象,可用热风枪重新对其进行加热,待短路处焊锡熔化后,用镊子顺着短路处轻轻划一下,焊锡自然分开。尽量不要用烙铁处理,因为烙铁会把PCB板上的焊锡带走,PCB板上的焊锡少了,会增加虚焊的可能性。而小引脚的焊盘补锡不容易。
