Cadence Allegro小技巧之解决Out of date shapes问题
当你经过几十个小时的艰苦奋战,终于把板子布完,而当你兴冲冲准备出Gerber文件丢给板厂打样,尽早结束噩梦时,却发现Allegro报错“Dynamic shapes are out of date; please update them. Check for out of date shapes in Setup Drawing Options dialog.”。这是怎么回事?抓狂。打开菜单“Display->Status…”进行检查,你发现“Out of date shapes”项有问题,点击“Update to Smooth”按钮发现报错“2 dynamic shapes are still out of date or empty. Run Out of date shapes Report from status dialog to identify them.”。
出现这个情况是因为重新铺铜之前没删干净原来的铜皮或者是一块铜完全被包含在另一块铜里造成的。那块小的铜会被挤得消失了,但是boudary还在。
板厂审单部门马上就要下班了,怎么破?
“Run Out of date shapes Report from status dialog to identify them.”提示告诉了我们解决办法,找到它们,删之。

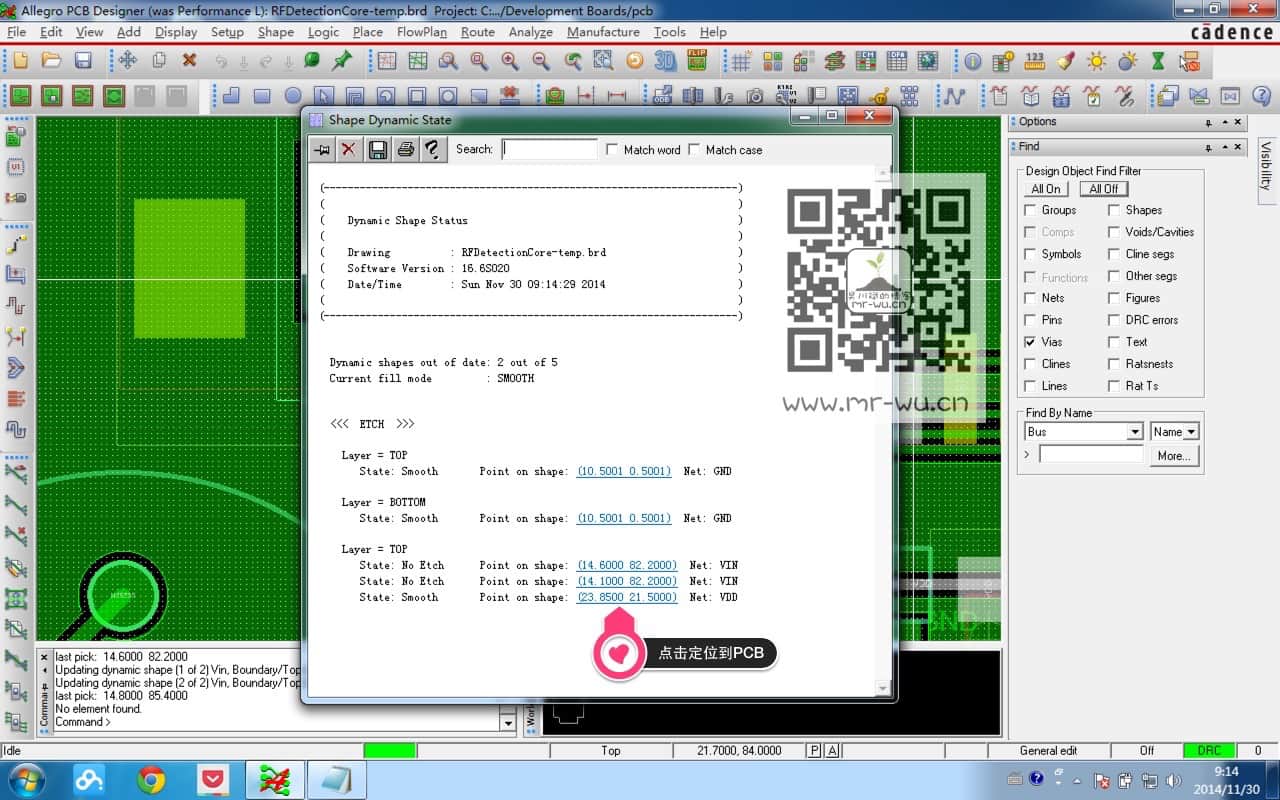

你可以通过点击”Status”窗口“Out of date shapes”子项左边的颜色小方块打开“Dynamic shapes State”报表查看详细信息,亦可通过菜单栏“Tools->Quick Reports->Dynamic shapes State”打开报表查看详细信息。
通过“Dynamic shapes State”报表,我们能查看Dynamic shapes的详细信息,通过点击对应的坐标,我们能跳转到对应的shape进行操作。
我们可以充分发挥Allegro Color的灵活性优势,在“Stack-Up”项将所有层的颜色信息关掉,单独打开对应层的”Bound”。然后通过“Dynamic shapes State”报表的坐标信息定位到对应Shape将其删除即可。
通常情况下,此时已没有警告信息,可以顺利生成光绘。如果依然提示“Out of date shapes”,可以先保存当前的PCB文件,进入BRD文件所在的目录,删除除了.brd文件外的其他所有文件,然后再次打开PCB设计文件,“Out of date shapes”警告将彻底消失。 🙂
11 Comments
今天碰上一个out of date shapes诡异情况,按照文中所述方式无法解决
软件版本16.6,一直在top层有一个out of date shape
把文件内所有东西都删掉了以后,global visibility打开,画面中什么东西都没有
但是还是显示有一个out of date shape,跑了report信息如下:
Net name GND
Class ETCH
Subclass TOP
Extents (50762.548 19091.027) (0.018 352190.482)
Generation Results
——————
Number of Etch Shapes 0
WARNING: No Etch Shapes
这个shape的坐标远超过配置里设置的坐标范围
把坐标范围改大到超过这个shape尺寸的值,还是没有任何东西显示
这个shape就一直在那里杵着不让我生成artwork,不显示,也删不掉
求助大佬帮忙想想办法…跪谢!!!
先用PCB DB Doctor 检查一下pcb设计文件先
冏原来如此,我研究了一个下午都没想到跑个db doctor
搞定了…
跪谢大佬!!!
相同的问题,最后也是跑database check 解决的。谢谢提出问题
如图中的红色和蓝色部分,正常他们应该是同一个颜色的呀,谢谢了
我现在碰到一个问题,就是S2层的shape出gerber是不是直接出在一层,而是分两个文件出的,如下图:
同层的gerber肯定是出在同一个层上的,板厂可不管你是不是一个网络的,就是一张胶片,显影,曝光,腐蚀,压合
终于解决了,太感谢了
客气 谢谢关注
极好的allegro技巧 [/强]
赞!
