Cadence Sigrity 2019 仿真软件下载
如果您的PCB涉及到高速，高频，模拟/数字混合信号，低电流或者RF射频的任何功能，则在PCB设计流程中引入仿真驱动设计手段，对于确保最终产品按设计时的性能工作甚至是一板成功来说，显得将至关重要。
现在的PCB设计的趋势是主控IC时钟越来越快(NXP家的Cortex-M MCU都突破了1GHz大关)，IO互联总线速率也是越来越快，串行总线的速率已经达到了25Gbps/28Gbps，在DesignCon 2019上都开始探讨112Gbps PAM4了。明年估计DDR5的时代开始到来，DDR5所带来的新挑战是更加低的工作电压，VDD/VDDQ/VPP分别为：1.1/1.1/1.8（V），所以PCB设计也将更具挑战性，除了信号完整性问题，电源完整性问题和EMI问题也日趋的突出，因此，信号完整性工程师，PCB设计工程师和硬件工程师都需要具备更多的高速设计与仿真方面的知识，以应对越来越严峻的设计挑战。
PCB设计越来越复杂，规则约束也越来越多，来自IC原厂的Design Guide，IPC设计规范，公司内部的设计规范，平时搜集的网上N多SI/PI自媒体专家的“民间偏方“，还有老wu博客里头分享的一系列参考设计等等，手里的高速设计原则一堆，甚至实施这些规则是发现规则相互”打架“的现象，以哪个为准，有时真的让人犯难。
原厂的参考设计让你照抄他们的设计就好了，他们都是经过仿真和验证的，你千万别自行改动，最好连一根走线和层叠厚度都别改，但原厂的叠层是8层板，而无良的老板让你4层搞定，怎么办。
每一个PCB设计项目都是要讲成本的，我们往往面临压缩PCB面积和降低层数的降成本措施，这就需要对原本参考设计里所罗列的种种设计规则进行妥协甚至违背规则，比如相邻电源层走线，甚至跨分割走线等等。
每一次对规则的妥协都是对信号/电源完整性的损害，但这种妥当所产生的损害程度是多少，怎样达到性能/价格的平衡，这就需要仿真软件来帮助我们进行评估而不是打个样回来碰碰运气。
Cadence Sigrity仿真软件提供了突破性的解决方案以应对上述的这些设计上的挑战。这些解决方案有：芯片、封装和电路板层面的全套电源完整性(PI)分析；包括高速信号同步开关噪声分析在内的系统级信号完整性(SI)分析；单芯片和多芯片封装、业界最高水准3D封装及系统级封装(SiPs)的先进物理设计等。
Power Integrity
Cadence 电源完整性(PI)解决方案基于Sigrity专利技术，对PCB电路板和IC封装的交流和直流电源可提供精确的仿真和设计保证。每种分析工具都能与Cadence Allegro PCB和IC封装设计工具完美对接。
Sigrity PowerSI
PowerSI提供了一个先进的信号完整性、电源完整性和设计阶段EMI仿真的解决方案，支持S参数的模型提取，为整个IC封装和PCB设计提供强大的频域仿真。
Sigrity PowerDC
PowerDC提供了一个高效的IC封装和PCB设计直流分析解决方案，可进行电/热协同仿真，精度得到了极大的提高，同时能够快速定位直流压降和电流热点，并自动找出电源最佳感应线的位置。
Sigrity OptimizePI
OptimizePI 提供了一个高度自动化的PCB板级和IC封装的频率PI优化解决方案。支持布线前和布线后去耦电容的优化，发现阻抗问题，并推荐EMI去耦电容的最佳放置位置，可针对当前系统的电源特性进行最佳性能和最佳成本的优化。
Power-Aware SI
Cadence电源感知的信号完整性(SI)工具，基于Sigrity技术，为PCB电路板与IC封装提供精确的SI分析。要精确的仿真信号频率高于1GHz的系统SI性能，必须充分考虑高速信号及其回流路径，Cadence的SI仿真工具与Cadence Allegro PCB 及IC封装物理设计工具无缝对接，可实现完整的电源完整性和信号完整性解决方案。
Package Design/Assessment
Cadence封装设计和评估工具，基于Sigrity 技术，可提供IC封装设计、分析和模型提取功能–并能同Cadence SiP Layout和Allegro Package Designer交换数据。评估功能让您可以快速定位潜在的信号和电源完整性问题，模型提取功能可提供独特的全封装模型提取，其精度达到数GHz。
现在，Cadence Sigrity 2019也已经发布了，老wu也搬运了过来，然后把阿狸狗破戒大师升级到了V3.1.0版本，加入了对Cadence Sigrity 2019的一键自动安装的支持，大家把有限的精力用在Cadence Sigrity 2019的相关仿真方面的学习和功能体验就好。
Cadence Sigrity 2019 软件的下载链接：
https://www.mr-wu.cn/cadence-orcad-allegro-resource-downloads/
Cadence 所有相关的EDA软件都汇总在这里了，以后有啥新的版本或者补丁，大家直接访问这个页面下载就可以了。
由于这次Cadence Sigrity 2019 的原始安装包比较大，接近12GB，为了方便大家下载，老wu将安装包进行了分卷压缩。
分卷包全部下载下来后解压出“Cadence Sigrity 2019.ooxx”这个安装包文件，然后用阿里狗破戒大师打开这个安装包便可全自动安装。
阿里狗破戒大师下载地址: http://aligou.mr-wu.cn
注意，阿里狗破戒大师V3.1.0版本才加入Cadence Sigrity 2019的自动安装主持，如果你下载了之前发布的版本，还需要重新下载最新的阿里狗破戒大师。
最后，郑重声明，阿狸狗破戒大师仅仅是为了方便大家能体验到Cadence的全部功能特性，领略一下目前市上最强大EDA工具所带来的强大生产力的提升，以软件功能体验和学习为目的，不可将破戒后的Cadence软件作为任何商用用途。
如何下载cadence软件合集
关注老wu博客的公众号，并在公众号里发送对应的下载关键字获取下载链接
关注吴川斌的博客公众号
在公众号里给老吴发消息:
下载|cadence软件合集
或者代码
6017
建议复制粘贴过去不会码错字哟，O(∩_∩)O~
79 Comments
使用powersi 无法打开brd文件，怎么处理尼
本机电脑上有没有安装allegro程序
我导入10层板文件，发现多出来了两层line，导入阿狸狗文件也一样，我以为PSDA转odb++的是文件问题，我直接导入阿狸狗文件也是多了两层line，这是什么问题。各位大佬
sigrity2019生成report一直没有结果，弹不出来，怎么解决
下载的Sigrity是ISO格式的，要求用V3.1以上的阿里狗，而V3.1以上的阿里狗只支持7Z和OOXX格式，这对不上吧？
ISO的格式是对应阿狸狗破戒大师V3.2.x版本，ISO先解压出来，或者利用系统自带的「装载」功能装载成虚拟光驱，不需要解压更为方便。
老师你好，ISO先解压出来或者装载后，用阿狸狗破戒大师自动安装并不能找到相关安装文件，这个怎么解决？
老师你好，压缩包里面的IM文件夹里面的安装程序需要安装吗？若需要安装，安装的顺序是先安装IM的安装包的，在安装外面的，还是先安装外面的，再安装IM文件夹里面的安装程序？
老师。看你的安装教程，我下载的是iso格式，实际安装需要支持7Z和OOXX格式，这个怎么办？
吴老，你好！
想问下sigrity 2021安装完以后，Speed2000 Generator中为什么没有ddr simulation组件？并且在sigrity suite manager中没有system si组件
想向你請教一下Cadence Sigrity 2019 “Generator”做DDR Simulation。 請參考附件。
Question
吴老师有没有单独只有仿真的版本
阿狸狗V3.1.8破解一直卡在这一步
等待了多久？有没有等待十分钟以上呢？
有十分钟以上，我还以为是bug了，但是我发现很久之后界面居然开始变了，然后就安装好了
等待20分钟 就好了， 谢谢
cadence sigrity 2019卸载不了!一卸载就未响应。。。其他软件都没有这个问题
请问最后怎么卸载的呢？遇到了同样的问题
兄弟，这个问题最后怎么解决的，我现在也遇到相同的问题？

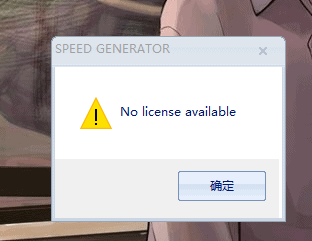

正常下载安装完成之后，打开出现no licence available，请问怎么解决啊，谢谢！
阿狸狗破戒大师安装的吗？
我也遇到了no license的问题，阿里狗V3.1.1自动安装的
解决了吗，我也遇到同样的问题
吴老师，Sigrity 19装完还需要破解吗？还是直接可以用啊？
如果是阿狸狗破戒大师自动安装的就装完就可以运行了

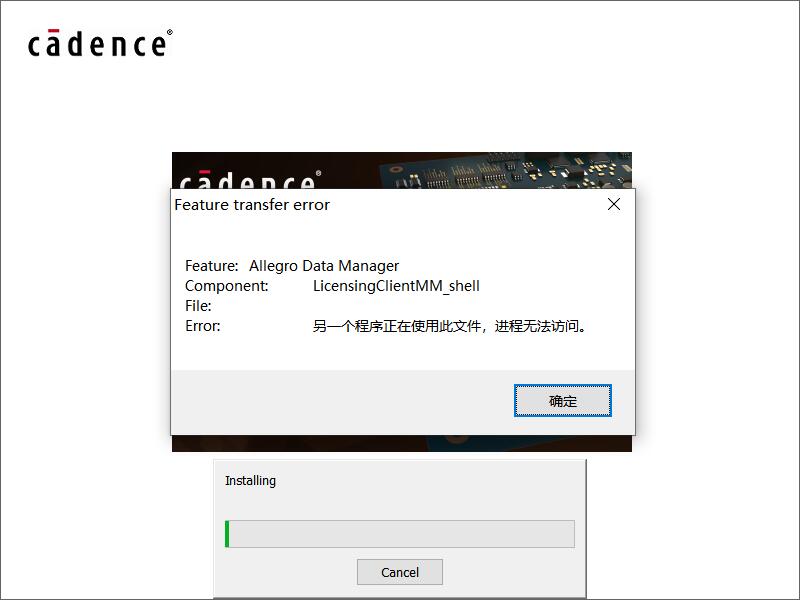

老师您好，我安装时出现这个问题，请问如何解决
没遇到过类似的问题
不好意思哈，我发现重启几次电脑就能解决占用的问题，已安装成功，谢谢。
吴老师，你好，我用Power DC进行热电混合仿真的时候，经常会弹出图片中的仿真fail的窗口。我的设定是没有问题，但是经常会爆出这样的错误出来，望百忙之中抽出一点点时间帮忙指点一二，感谢！
吴老师，你好，我这边刚刚用破戒软件安装sigrity2019,但打开POWER SI和POWER DC都提示no license available，这个该怎么解决
以管理员权限运行 Sigrity Suite
我也遇到这种情况，请问怎么解决啊
解决了吗？我也遇到同样的问题
吴老师，我在使用sigrity suite软件的时候报错，报错信息是：support file S600.exe is not found
这个要怎么解决？
这个【S600.exe】是什么鬼？没见过，最好截图个上来看下 🙂
吴老师，您看一下
刚查了下 sigrity 安装目录下确实是有s600.exe这个文件，是不是你的文件被杀毒软件给杀了？你找一下你的安装目录，如果该文件缺失，你给个邮箱我，我给你发这个文件你拷贝进去看看行不行
吴老师，我的邮箱451475648@qq.com
https://cowtransfer.com/s/9463bf5ce45944 通过奶牛快传共享给你了
吴老师，下载你的S600.exe文件，然后替换后，还是报相同的错误
请问，这个要怎么办，我已经卸载重新安装软件了，还是报这个错误
重装了还是报错那就难搞了，不知是不是系统自身的问题，或者杀毒软件误杀，或者你的安装路径不要有中文、空格以及特殊字符
吴老师，杀毒软件我都关掉了，安装路径也没有有中文、空格以及特殊字符
没有遇到过类似问题，帮不到你了，建议换个系统，或者在虚拟机里试一下
p
o
w
e
r
p
o
power si 遇到同样的问题，文件是存在的，请问解决了吗
请问您这个问题解决了吗，我也遇到了同样的问题
吴老师，您好。
我已经安装成功了，为何打开power dc or SI时还是显示no license available呢？
老师，我的系统是win10的 不过还没有激活，但我装了ansys以及pads 可以正常使用
吴老师，
我的系统是win10的，不过还没有激活。
但我有安装了ansys和pads都能正常使用
解决了吗，我也遇到同样的问题
老吴，啥时候把sigrity2019的补丁给续上呀
安装时报错显示-5006:0x80070020，请问有人遇到过吗？
winrar 解压 crc error
运行起来了，2D正常，点到3D就闪退
您好，我把安装包下到了我的移动硬盘，后面我把移动硬盘拔过一次，然后aleego的卸载里就找不到我下载的文件了，问下怎么解决呢？
我安装到移动硬盘也出现了检测不到已安装文件的问题，可能和这个软件的搜索范围有关
你好~问题解决了吗 我把注册表删除了，也出现同样的情况~
为什么我打不开AD画的板子呢？一直提示编码格式错误
sigrity装到了E盘提示找不到licence，其他软件没问题就sigrity打不开
辛苦下载了一晚上，结果解压缩提示文件损坏
请问我先用阿里狗3.1.0装spb17.4成功了，再用阿里狗装sigrity2019到进度条40%怎么就自动退出了呢
不知道是不是与系统冲突有关
只是解压出来了，那后面可以自己手动装吗，怎么破解呢
可以自己装，装完用阿里狗破戒大师破解 也是一样的 (●’◡’●)
可以解压出来手动安装吗，这样怎么破解呢
吴老你好 在做电源平面阻抗后仿时，我遇到软件崩溃了，次数挺多的，问了别人也有类似情况，不知道你这边遇到过吗？下图是软件崩溃的提示。
吴老，你好
左右后缀是z01-z11，我都改成zip。
然后解压时不能解压显示所有都损坏
下载完解压到最后会出现错误，说是文件有损坏。请吴总帮忙解决。
遇到同样问题，你最后怎么解决的？
吴老 你好
我在解压时发现有哦z01损坏，但是大小是11.2G,安装后启动sigrity2019 显示没license，是什么原因呢？
手动安装的？
忘记重新启动，现在好了。但是在解压的时候显示01那个文件夹损坏，不会影响软件功能吧。后面重新下载了一次，还是显示01那个损坏了。
吴老师，我也是这样，全自动安装，但是最后都显示No license available
求问，sigrity2019的12个分压卷下载后，阿里狗3.1运行路径中找不到文件。自行去解压分卷的时候显示文件损坏或不存在，但是明明每个分卷都有11.3G那么大。求问如何解决？需要重新下载吗？
辛苦了，怎么获取提取码啊
文末给出了获取提取码的方式，在公众号里发下载关键字 😘
评教下老吴，这个19对brd版本限制吗？
应该没有限制，它会去调用allegro的导出功能来提取数据
老吴辛苦了，不过candence17.2不能添加本地数据库，这个问题现在有解决不？用不了17.2的器件数据库还是比较遗憾的
可以用本地数据库的呀，打上对应的ODBC驱动配置好就可以了
