新手工程师必装软件推荐!(文末附AD超全封装库)
大家都知道画板子是熟能生巧的,同一块板,老工程师一眼就能看出的问题,新手工程师自己可能就要找半天。
除了慢慢积累经验,有没有什么能快速上手的办法呢?
推荐大家一款国产的免费软件,新手工程师不用求助别人,自己就可以进行全面的检查。
除了PCB检查之外,软件还集成了多个工具的功能,包括:BOM分析、拼版以及阻抗计算,十分推荐大家下载使用!
新手工程师必备:华秋DFM
它能够直接导入PCB文件,支持解析 Allegro、Altium、Protel、PADS、ODB、Gerber等格式。
导入文件后,就可以一键分析PCB存在的问题,显示红色的是有潜在设计隐患的,点击查看即可定位到问题。

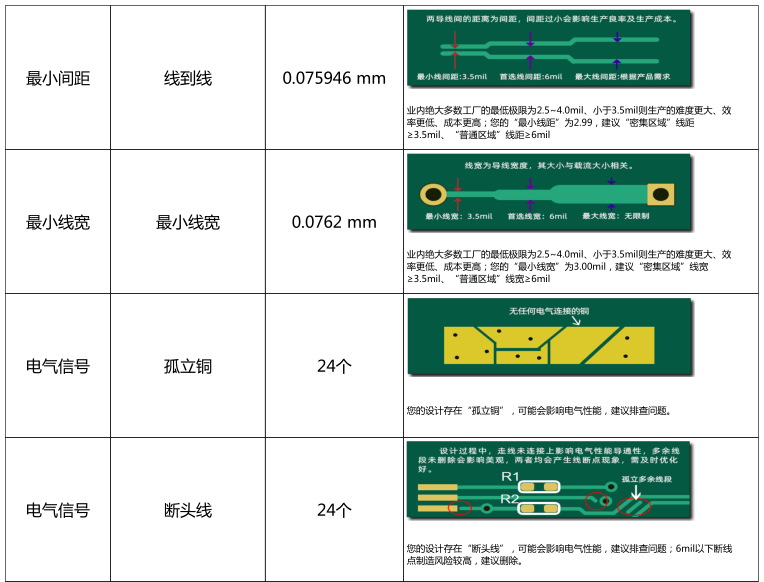

可以直接生成检测报告,可以看到详细的隐患说明。
全中文界面,上手基本没有任何难度。如果在使用中有什么不明白的地方,添加他们的在线客服,还可以实时答疑!简直不要太方便!
强烈推荐大家下载试用这个软件,导入最近的自己的PCB进行测试,这样可以在自我学习中成长,能真正起到提高我们的设计经验的作用。
本软件和AD、阿狸狗一样,也是电脑端使用的哈。下载地址(请复制到电脑端浏览器下载):
https://dfm.elecfans.com/uploads/software/promoter/hqdfm_wcbblog.zip
封装库分享
给大家分享3个封装库,基本上常用的封装都能找得到,还带3D模型的!
3个文件加起来共1088个封装!大部分都是带3D模型的。
下面放出部分封装的截图,让大家看一下
电阻器的封装(部分)
电容器的封装(部分)
接线端子、电源插座的封装(部分)
常用IC的封装(部分)
封装库下载
这部分资料百度网盘的下载链接,已经放在华秋DFM客户端的D分商城专区,下载登录华秋DFM,在D分商城专区就能看到。
想要获取封装,记得先下载DFM客户端哦~
华秋DFM下载地址(请复制链接到电脑浏览器打开):
https://dfm.elecfans.com/uploads/software/promoter/hqdfm_wcbblog.zip
D分商城专区入口:
在新页面的导航栏点击“我要推广”,进入D分专区:

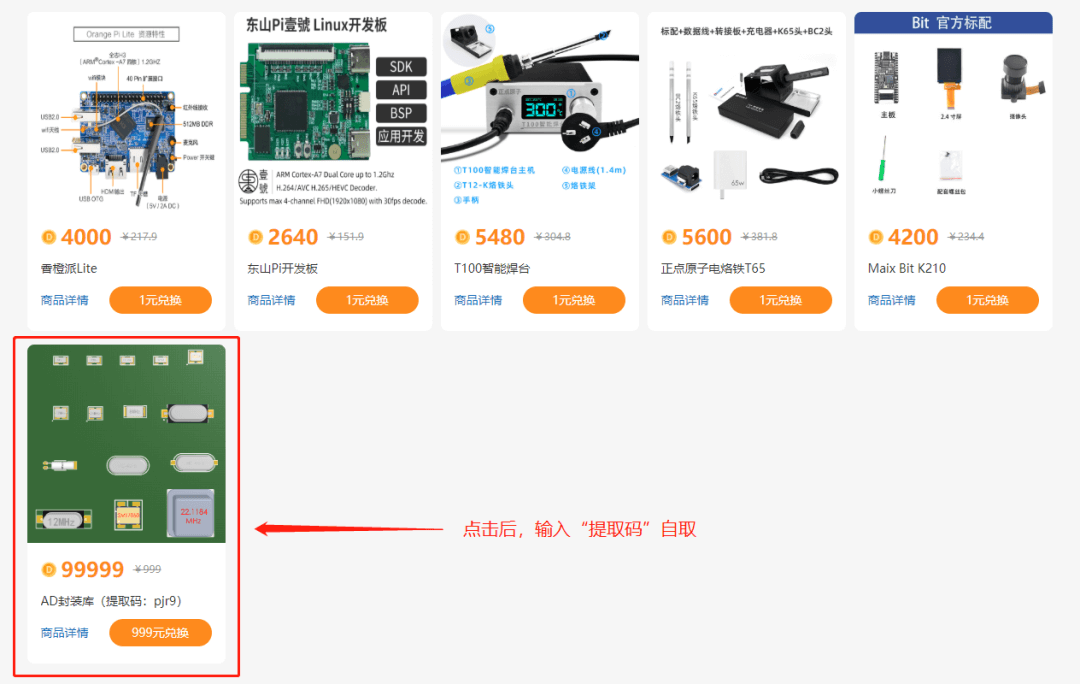

进入专区后,在页面最下方,直接点击图片去百度云盘自取(不用兑换),资料提取码:pjr9
华秋DFM下载地址:https://dfm.elecfans.com/uploads/software/promoter/hqdfm_wcbblog.zip
