利用PADS HyperLynx DC Drop 解决PCB电源电压降问题

电源完整性是电子产品设计面临的最大难题之一。现代数字和模拟IC,在工作时都要求使用多个电源电压。可能会同时发生电源电压逐步减少而电流消耗逐渐增加的情况。设计裕度的降低意味着新的设计对于供电网络(PDN) 中的电压损耗的容忍度更低。

识别和解决PDN 问题的一种有效方法是使用PADS® HyperLynx® DC Drop。硬件工程师、PCB 设计人员和信号完整性专家都可以使用直流压降在几秒钟内获得仿真结果,而无需进行为长达数周的软件培训。通过在产品创建过程的早期发现PDN 问题,最终将有助于您减少设计原型的遍数,缩短上市时间,同时开发出更可靠的器件。

通过视频你可以了解利用PADS HyperLynx DC Drop进行电压降分析、识别电流密度过高的区域、快速分析密集Layout 中由于电源平面形状、电源走线导致的电源电压降。

需要系统学习Mentor Hyperlynx 仿真软件的同学,老wu推荐大家购买这本书《Hyperlynx高速电路仿真实战》

大家可以通过这个链接到老wu的微店进行购买:

https://weidian.com/item.html?itemID=2019798819

或者手机微信直接扫一扫这个二维码:

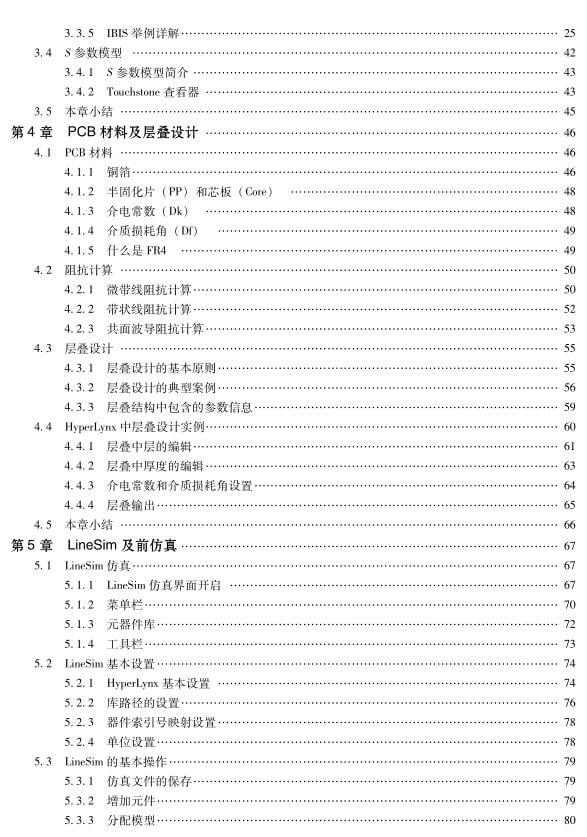

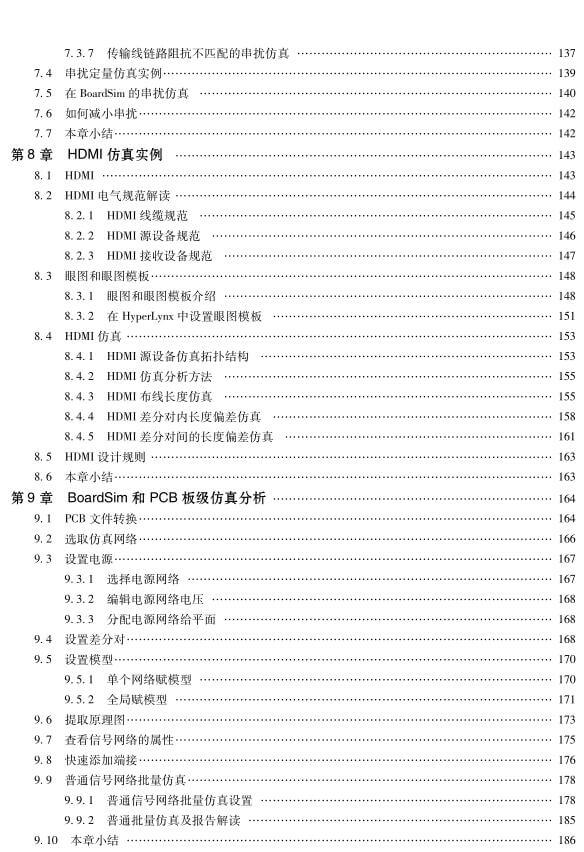

《Hyperlynx高速电路仿真实战》图书目录
