PCB板厂参观视频汇总

现在的PCB快板打样太方便了,通过在线下单平台下单,你都不用与板厂相关人员接触就可以把PCB样板打样回来。

但是,如果你不太了解PCB的生产流程的话,有些你自己设计原因的造成的品质问题,在与板厂工艺人员的沟通过程中会造成误解,以为是板厂再坑你 这家很难受了 😂

举个栗子:

你赶在下午6点板厂审单下班之前急急忙忙提交了PCB光绘文件下单打样,然后晚上不放心再次对PCB设计文件进行检查,发现出光绘文件时出了点小问题,第二天一上班赶紧联系板厂截单,板厂说已经出了光绘无法再改了!

为啥不能修改?通过PCB板厂视频你就会了解到,因为你的打样文件是与别人的设计文件一起拼版出胶片生产的,修改的话板厂的整个排程就被打乱了。

再举个栗子:
你在PCB上密密麻麻打满了过孔,为啥板厂要多收打孔费?

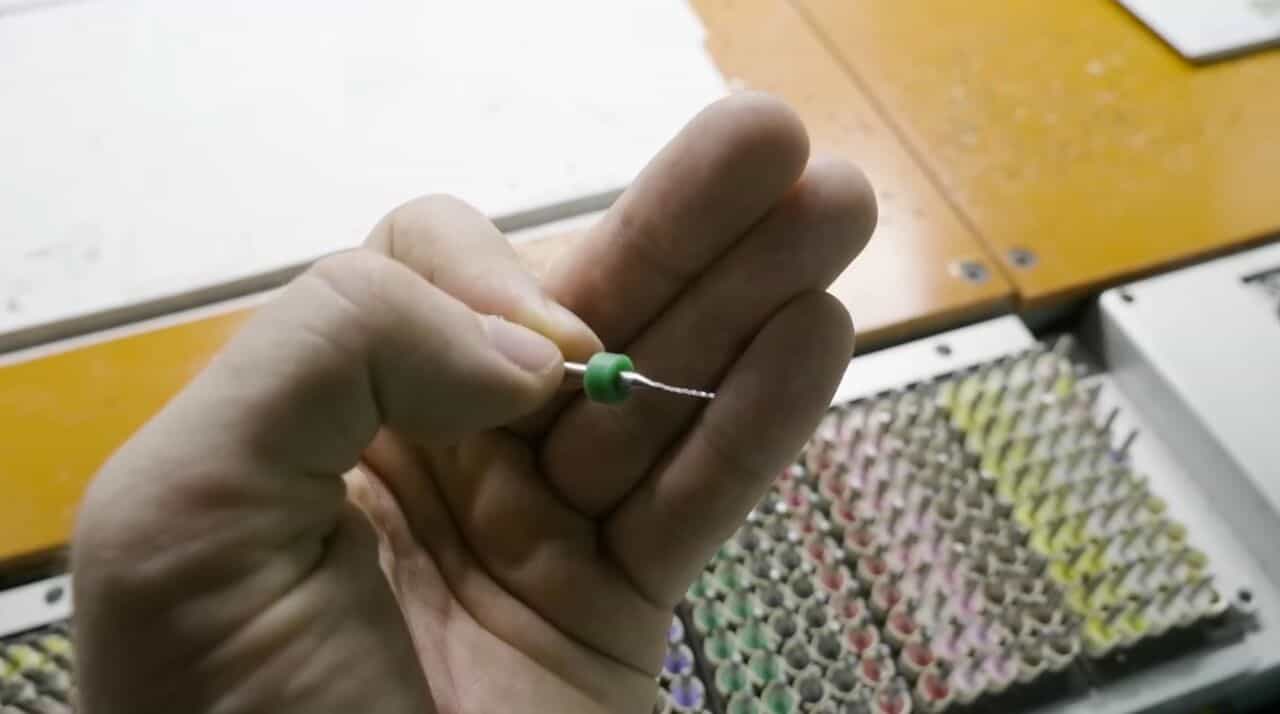

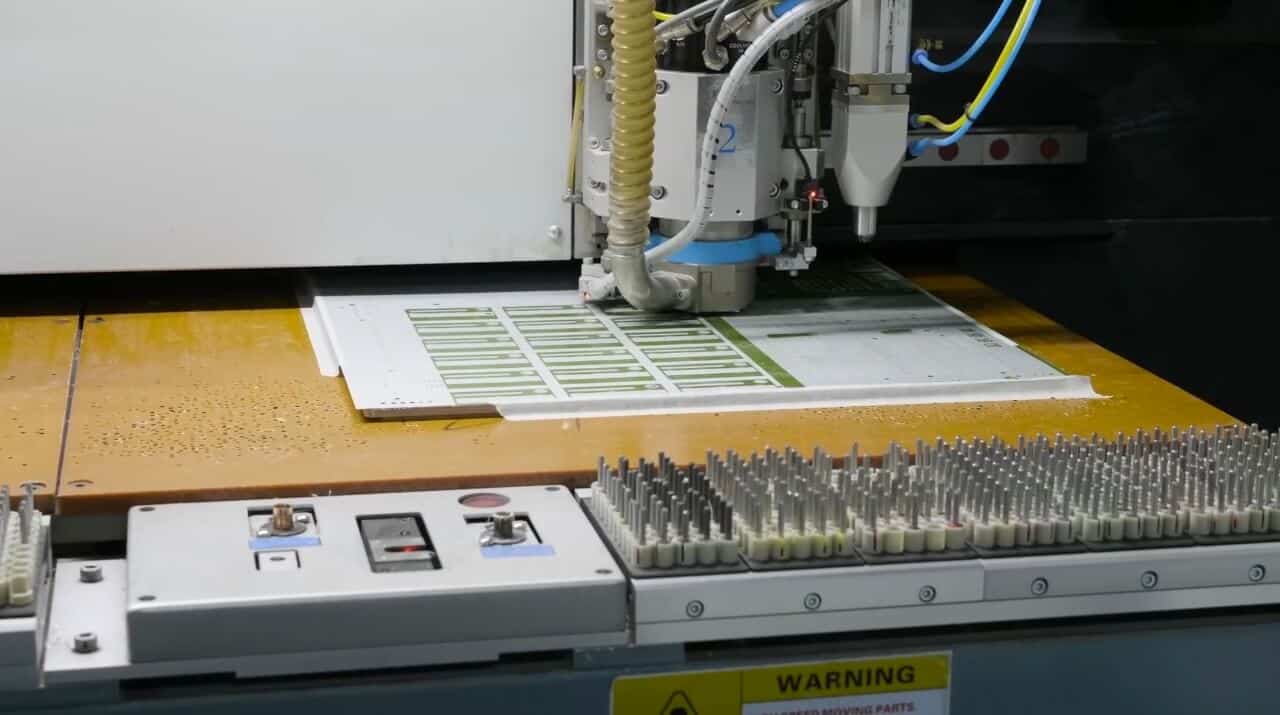

通过视频可以了解到,在打孔环节,PCB上的机械孔是通过钻头一下下打出来的,过孔多了,打孔时间长钻头损耗大,如果过孔空间小于钻头的工艺能力,要么不能生产要么转镭射孔,价格费用暴涨。

老wu觉得,PCB设计工程师对于板厂的工艺能力和制造流程还是要了解的,但不是每个人都有机会能到板厂去参观了解一番,所以老wu就在博客里分享一些板厂的参观视频。

老wu在2015年曾受邀参观景旺位于深圳的PCB板厂,深圳市景旺电子股份有限公司是国内PCB板厂百强,其制程工艺还是比较先进的。

老wu分享了在景旺参观期待的一些探讨交流视频,大家可以看老wu博客里的这篇文章:

是时候去PCB板厂浪一波了

老wu博客的另一篇博则放置了EURO CIRCUITS板厂的产线宣传视频,我们可以从中了解到PCB从Gerber文件到PCB成品产出的整个生产流程。

[视频]PCB电路板板厂生产流程介绍

上边两篇博文的板厂偏中高端,具有代表性的国内经济适用快板厂嘉立创惠州工厂的参观视频可以参加老wu的这篇博文:
【深圳嘉立创PCB板厂参观视频】

深圳嘉立创PCB板厂参观视频
