PCB信仰工艺尺第三版 赠送干货课程(¥29.9 包邮 持续供货中)

¥29.90

无货

SKU: 1002 分类:

描述

PCB信仰工艺尺第三版 赠送配套讲解课程(该课程是PCB设计一板即成功专栏的子集,内容会同步到PCB设计一板即成功专栏)(¥29.9 包邮 持续供货中,如需一次性购买多把请联系老wu微信号:wcb_50470527获取优惠)

这是一把老wu设计的PCB工艺尺,可以说这是第三代的设计了,第一代PCB神尺2019年6月份众筹了5千多份,获得了一致的好评。沉淀了一年多之后,老wu打造了PCB信仰工艺尺第二版,第二版工艺尺的出发点是把PCB工艺尺作为PCB设计工程师或者电子工程师桌面上的摆件,而到了第三版,除了对第二版加以改进之外,还加入了相关知识点的配套干货课程,PCB工艺尺继续作为工程师身份的象征而存在,而我们日常工作中更多的是应用计算机辅助软件来帮组我们实现设计以及相关参数的计算,所以,依托PCB工艺尺上所呈现的元素,老wu决定加入一些常用的PCB设计相关的知识点,内容包括:

基本的PCB设计流程介绍(基于PCB工艺尺为案例)

PCB制造工艺及流程(以板厂视频为主)

基材的相关概念

PCB表面处理工艺

PCB封装库建库教程:

  • IPC-7351 规范
  • 使用Cadence Library Builder 创建PCB封装库
  • 使用PCB Footprint Expert Pro 2021 创建PCB封装库

过孔设计知识点

  • 钻孔工艺
  • IPC-4761 规范
  • 微孔
  • 背钻

热设计知识点

  • IPC-2152 规范
  • 线宽与温升的仿真与设计
  • 过孔与温升的仿真与设计
  • PCB IR-Drop仿真

传输线相关知识点

  • 电磁波的相关概念
  • 波长与电长度
  • 传输线基本参数计算
  • 互连线的带宽

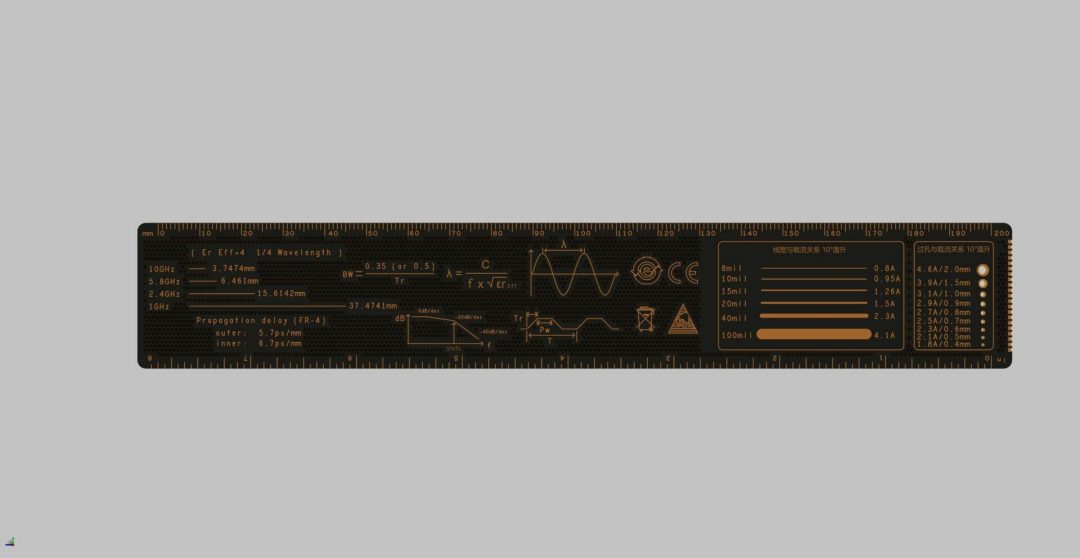

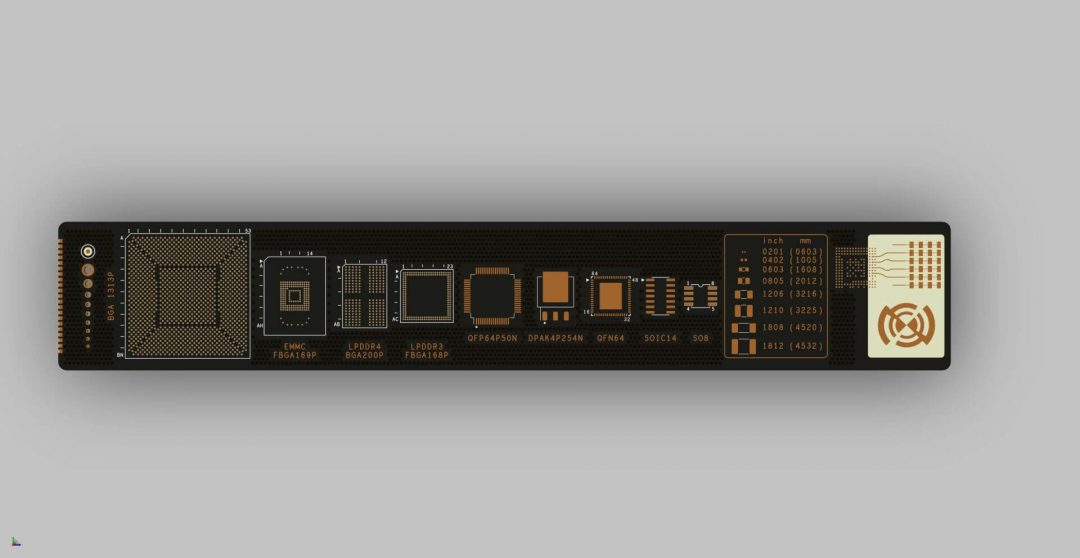

PCB信仰工艺尺规格:

  • PCB尺寸:长210mm  宽35mm 板厚1.6mm
  • 阻焊颜色:哑光黑
  • 板材类型:FR-4 TG150
  • 表面处理工艺:沉金
  • 特殊工艺:金属化半孔

发货清单:

  • 一把第三版PCB工艺直尺

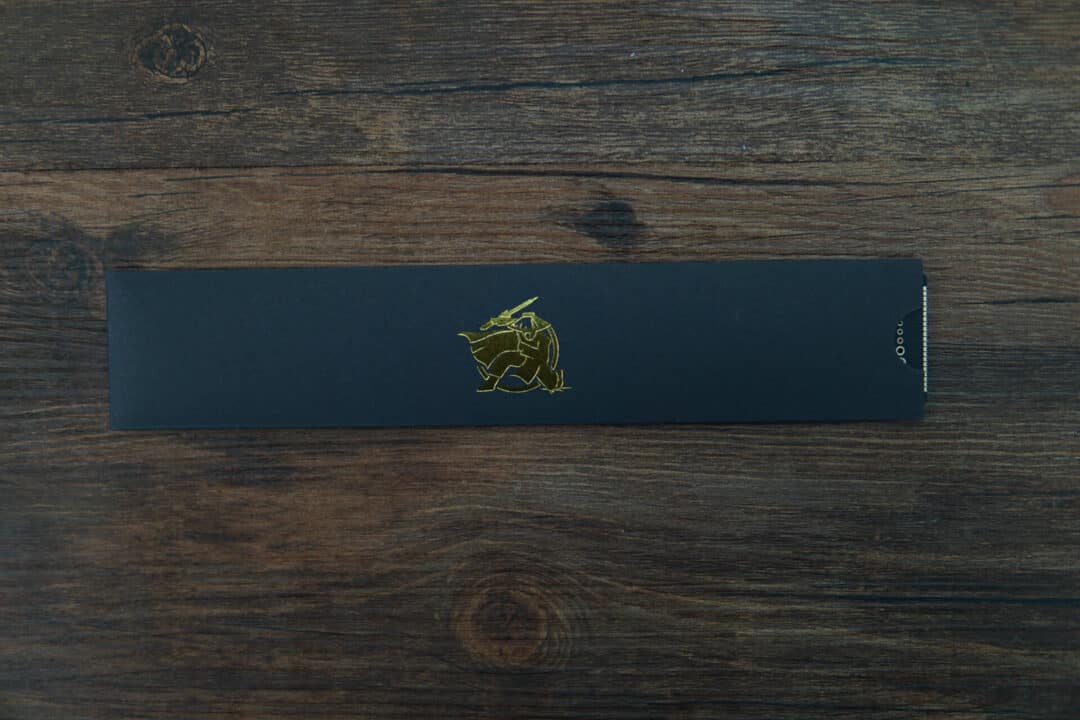

  • 烫金工艺黑色卡纸尺套(方便PCB尺的收纳,送人也不会显得突兀)

申通快递包邮

发货时间:现货,拍下24小时内发货
