在PCB上盗铜的艺术
啥意思,难道老wu要教唆大家剑走偏锋?打工是不可能打工的了?其实老wu这里说的盗铜,指的是 Copper Thieving啦。

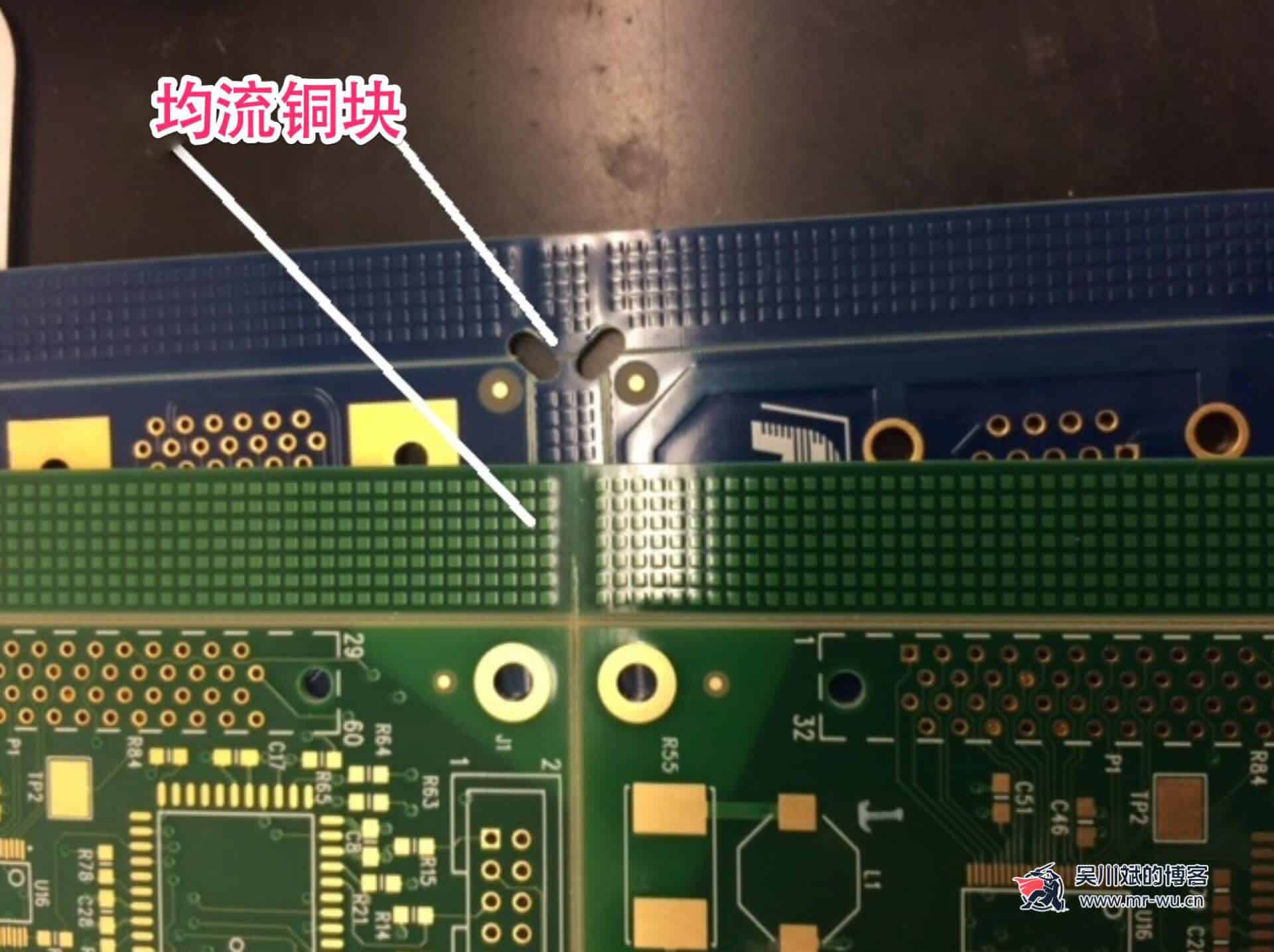

Copper Thieving 字面理解就是具有偷窃行为的铜,行内叫均流块,也称电镀块,指添加在多层PCB外层图形区、PCB装配辅条和制造面板辅条区域的铜平衡块。
Copper Thieving有什么用?在PCB生产过程中在外层电镀工艺这个环节时平衡电镀电流,避免在电镀工序因电流不一致而导致成品铜厚不均匀。 也就是在电镀的过程中把电镀电流从铜箔密集区夺过来,让电流分布更平均,也就是避免成品铜厚的不均匀。
为什么要说这个?源于最近有小伙伴给老wu发来了据说是初代iPhone的原型开发板,板子非常漂亮,特别是其表面被很多小方格铜块所覆盖,非常有艺术气息,一下子就让人联想到了路易威登经典的棋盘格款式。
大面积铺铜孔打的不够,高阻抗,引起谐振,照样辐射电磁波突突突 ( ̄▽ ̄)”
其实,以高速数字信号为主的具有低阻抗回流平面的PCB外层覆铜弊大于利,注意,老wu这里说的是【高速数字信号为主】而又【有低阻抗回流平面】,要注意这个前提,如果是双层板或者高阻抗的模拟电路,覆铜还是很有好处的。
当然,如果是外层有相对完整的铜箔,这些铜箔可以起到一定的屏蔽作用,或者可以提高PCB的层间电容,对于提升EMC性能会有所帮助,但对于高数数字信号为主的情况,外层布满了元器件和扇出过孔,很难形成完整平面的。
对于两层板,走线与它的参考平面距离太远了,同时,0V参考平面还要走线,很难保证平面的完整,这时候板子空余的地方铺铜并且多打孔与0V参考连接,构造低阻抗回流路径,对于提升EMC性能还是很有好处的。
对于有低阻抗参考平面的高数数字信号走线区域,老wu是不在外层铺铜的,但是,如果外层的残铜率太低的话,比如主控和周边的DRAM等BGA区域,相对铜箔密度较密,其它区域铜含量相对较少,不均匀的铜分布率在电镀工艺环节,BGA区域流经的电流密度过大,造成电镀成品铜厚不均匀,比如差分线,铜厚不均匀会对阻抗控制有不利影响,BGA引脚上的铜厚差异大,也会对SMT的良率有影响等等。
解决办法就是改善铜箔分布的疏密平衡,这种棋格状的小铜块就是不错的选择,当然,也有的是小圆点形状的,它的每个单体在物理尺寸上都远小于波长的1/4,很难形成有效的辐射天线,不用打过孔于0V参考平面连接,不用挤占拥挤的内层走线空间,唯一要注意的是Copper Thieving的下方不要有阻抗控制线,这些铜块会造成阻抗不连续。当然,也不要太靠近需要做ESD防护的地方。

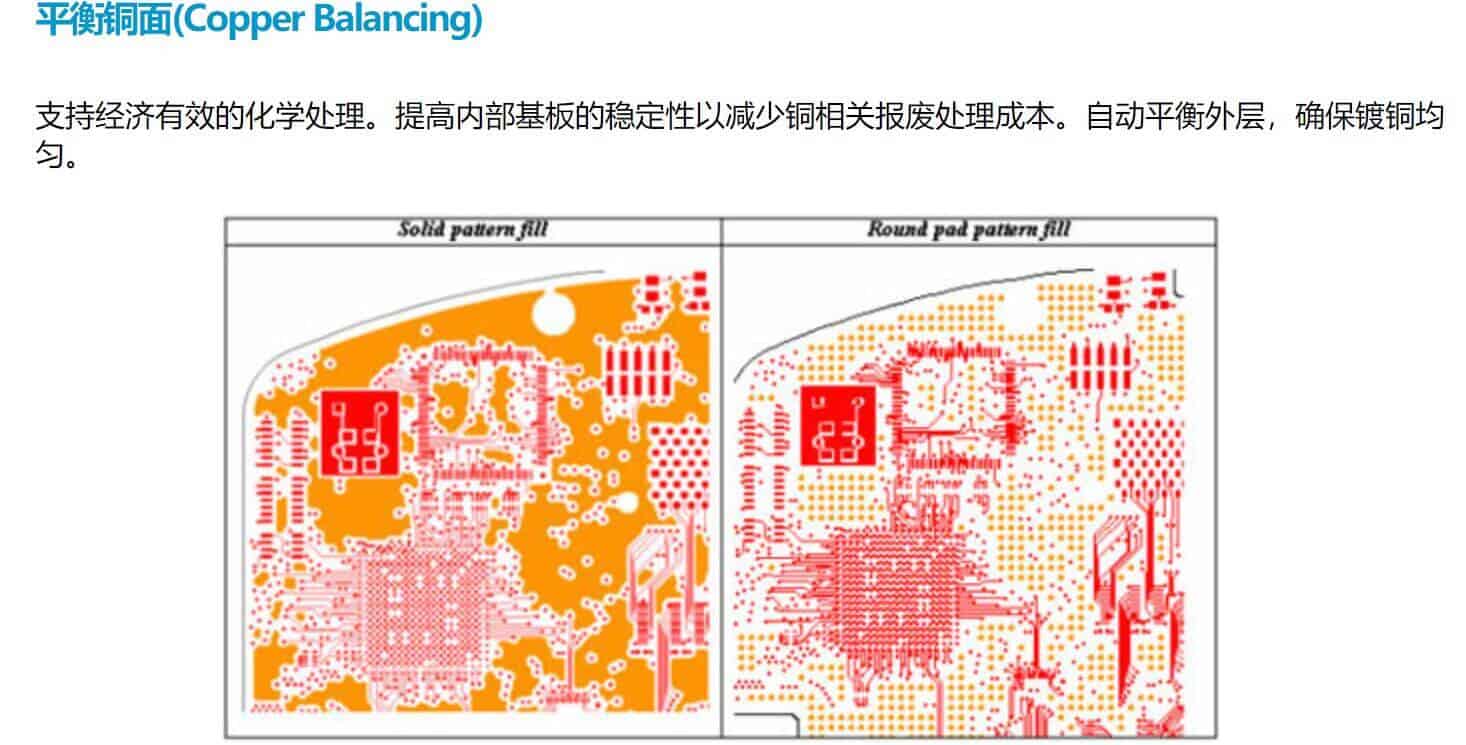

板厂会根据CAM软件计算出的残铜率,帮你加上平衡铜块然后发你确认,这时就要注意检查这些铜块是否会对阻抗造成不良影响,当然,最好是自己添加,避免与板厂工艺人员沟通出现偏差,像 cadence allegro 16.6以后的版本,mentor PADS Professional等主流EDA软件,都加入了添加Copper Thieving的功能。
还有一点要补充的是,Copper Thieving特指的是在外层的铜块,Thieving就是要盗取电镀电流使得外层铜厚电镀的更均匀,同样的铜块用于内层,就没有Thieving的作用啦,这时就是平衡铜,避免内层压合时内层树脂区域面积过大,造成空洞或者起泡,还有就是平衡不同层铜箔受热时产生的机械应力差。铜块依然是那么个铜块,只是起的作用不一样。
下边贴一些在外层应用Copper Thieving的图例,欣赏一下在PCB上盗铜的艺术 (●’◡’●)
