Cadence AWR 16 射频/微波电子设计自动化(EDA)工具分享
AWR之前是National Instruments(NI)旗下子公司,是全球射频/微波电子设计自动化(EDA)工具的领先供应商与行业领跑者,其EDA产品广泛用于手机,卫星通信系统和其他无线通信电子产品的设计与仿真。应用AWR产品进行设计,工程师可以快速开发出高技术含量,稳定可靠的新产品,大幅提高设计效率,降低成本。
2020年1月Cadence 宣布收购AWR,AWR 的技术和人才将推进Cadence在5G射频通信领域的发展,支持航空航天与国防、汽车及无线市场的系统创新。
重新整合之后的AWR推出了当前最新的 AWR V16 版本,AWR V16具备突破性的跨平台互用性,整合 Cadence Virtuoso 设计平台以及 Allegro PCB 与 IC 封装 设计平台,支持高频射频 (RF) 到毫米波 (mm Wave) IP 异质技术开发。 V16 版本亦导入与 Clarity 3D 求解器 和 Celsius 热求解器 的无缝整合,为大规模复杂RF系统的电热性能分析,提供不受拘束的处理量。最新AWR设计环境,包含AWR Microwave Office 电路设计软件,让客户得以高效地为汽车、雷达系统和半导体技术设计 5G 无线与连接系统,且更快上市。与其他工作流程相比,V16 版中平台和求解器整合所减少的周转时间 (TAT) 高达 50%。
Cadence AWR V16 的新功能特点
Cadence AWR V16 的新功能可以通过下边的研讨会视频进行了解
Cadence AWR V16研讨会视频一主题:
RF系统整合实现电磁分析和设计流程优势
Advances in EM Analysis and Design Flows for Integrated RF Systems
简介:
该研讨会探讨了针对大规模RF设计的分布式多核电磁 (EM) 分析如何通过在 AWR 设计环境 V16 平台中整合 Clarity 3D 求解器 (Solver)来提供系统签核工作流程。将透过实际案例演示基于 PCB 的设计验证、用于 MMIC 封装内表征的 RF 设计,以及相位阵列天线设计和优化工作流程。
Cadence AWR V16研讨会视频二主题:
MMIC 和 RF PCB 功耗应用的热分析
Thermal Analysis for MMIC and RF PCB Power Applications
简介:
视频将重点介绍Celsius 热求解器 (Thermal Solver) 如何使用Cadence Microwave Office 电路设计软件中的布局几何形状、材料属性和消耗功率模拟结果等设计数据,为设计人员提供热图可视化和工作温度信息。通过使用带有 Microwave Office 软件的Celsius热求解器,RF设计人员可以找出影响性能和可靠性问题的关键数据,并可以研究散热策略以最好地管理散热。
Cadence AWR V16研讨会视频三主题:
电路/电磁协同仿真技术达成先进天线设计与整合
Advanced Antenna Design and Integration Through Circuit/EM Co-Simulation
简介:
研讨视频会将展示 Cadence RF 解决方案如何支持 PCB、模组和 RFIC 技术于制造布局流程中设计、分析和天线整合。范例将涵盖表面贴装芯片/天线阻抗匹配与网络合成、conformal整合天线分析、天线阵列封装/模组设计以及芯片上的天线设计。
Cadence AWR V16研讨会视频四主题:
智慧跨平台互用性工作流程 实现RF PCB整合
Intelligent Cross-Platfogrm Workflows for RF PCB Integration
简介:
介绍 AWR V16 设计环境平台如何使用新的统一资料库导入,包含Allegro PCB Editor 符号、封装和 PCB 技术文件,并转换为 AWR 制程设计套件(PDK) 来支持 RF 到 PCB 工作流程 , 可用于使用标准设计输入和模拟方法创建与 Allegro 技术兼容的 RF 设计。设计完成后,RF 设计工程师可以将带有所有底层层次结构的子电路的原理图和布局导出至设计库中,从而直接整合到 Allegro 原理图和布局工具中。
PS: 研讨会原文链接:https://events.cadence.com/event/0da399fd-4ab7-4d02-8e95-74ad01d76209/summary
如何安装 Cadence AWR V16
如果系统里没有安装 Cadence License Manager,则需要先安装 Cadence License Manager,如果系统已经安装有Cadence SPB软件,一般都已经安装了Cadence License Manager,则可以忽略这一步,是否已安装上Cadence License Manager,可以通过系统里的「控制面板→卸载程序」面板里查看。
Cadence License Manager 的单独安装包可以到老wu的网盘下载,链接见这里:
链接:https://pan.baidu.com/s/1xNP4hJPi8gJvnhEIgZh_mQ
提取码:c55w
接着是安装 Cadence AWR V16 软件,可以按照默认设置一路「NEXT」即可。

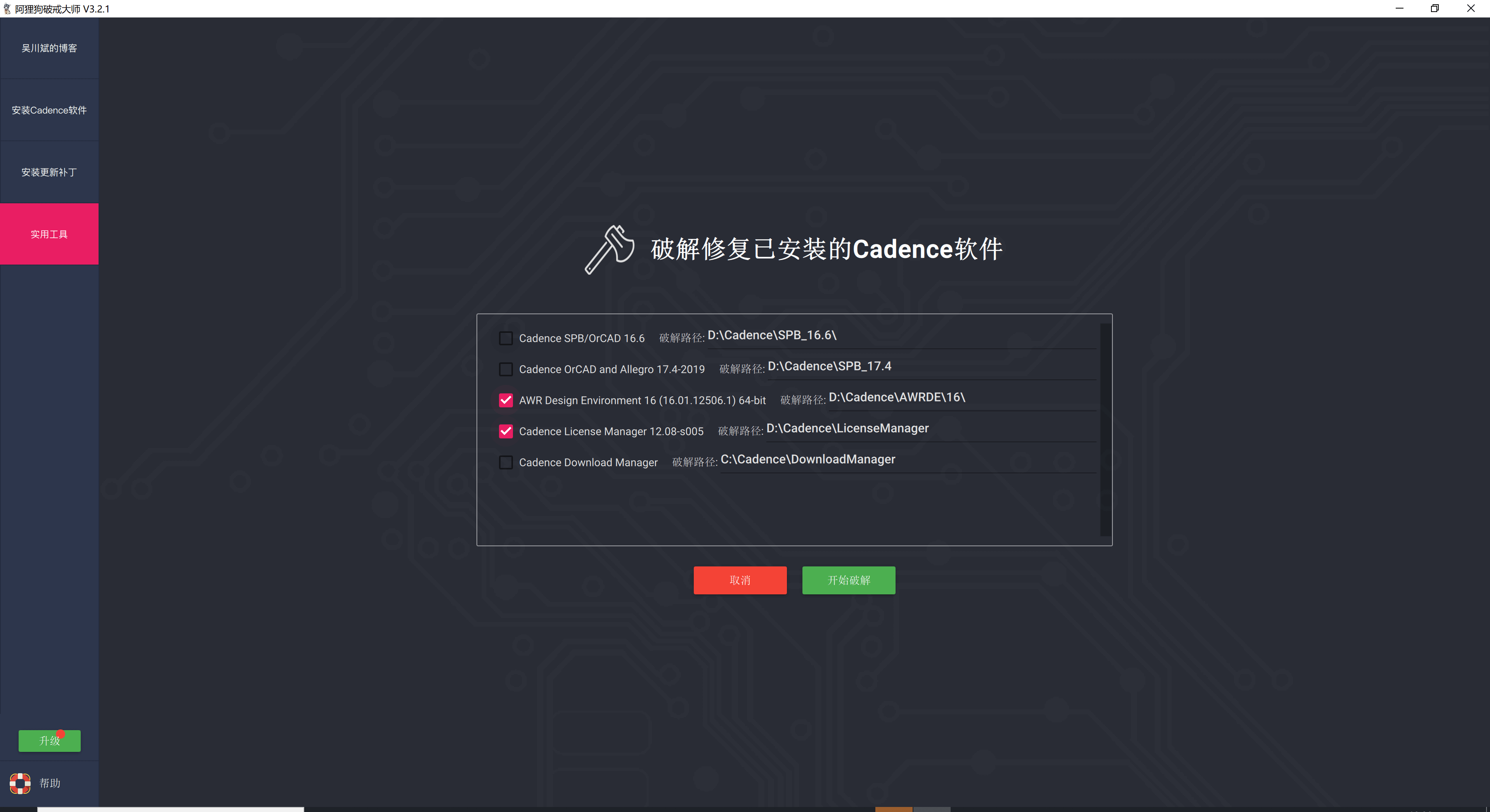

最后是破解激活,用阿狸狗破戒大师 V3.2.0及后续的版本进行激活,注意,阿狸狗破戒大师 V3.2.0 及后续更新的版本才支持AWR软件的激活 阿狸狗破戒大师可以通过这个链接获取最新的版本:
点击「开始破解」会自动完成AWR的破解激活操作。

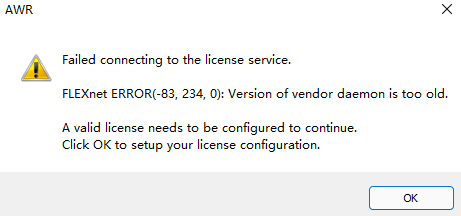

PS: 如果运行AWR程序提示License错误,弹出AWR License Configuration窗口,在确认Cadence License Manager已正常安装并破解的情况下,按下图的方式进行配置。
选择「Floating license with file」这一项,并且指向你系统里Cadence License Manager安装路径下的「license.dat」这个文件,然后重开AWR软件即可。
至此,完毕,祝好运 ~~~///(^v^)\\\~~~
如何下载Cadence AWR 射频/微波电子设计软件安装包
关注老wu博客的公众号,并在公众号里发送对应的下载关键字获取下载链接
关注吴川斌的博客公众号
在公众号里给老吴发消息:
下载|AWR安装包
或者
下载|6274
建议复制粘贴过去不会码错字哟,O(∩_∩)O~
我非常想试用AWR与allegro的协同功能,然而这是一项 “Limited Release” features,可能需要特殊的证书,直接不让用,不知道有没有完全破解的版本啊?

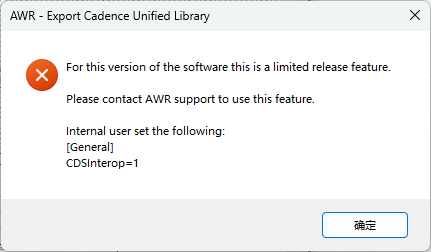

我真是个小天才,按照下边的提示,改配置文件user.ini即可,还有个配置文件mwoffice.ini,不行可以两个都改了试试
报错那个窗口的提示,AWR 17(22.1)报错窗口没有下边的提示,但是同样修改也可以
求AWR 2022,吴老师能否找到资源?
看看AWR新功能
下載|AnsysEM電磁套件
下载|AWR安装包
老吴,破解成功了,请问知道这个是为什么吗
同样的问题,看不了LPdata,请问兄弟解决了吗?
兄弟,我也是同样看不了LPDATA,请问解决了吗
安装Cadence License Manager,提示需要license file ,但是没有license file则么办?
只想安装AWR,没有安装过Cadence的其它软件。以前的AWR 的license到期了。
刚装好可以用,没问题,用了两周,再打开,显示有问题了。
wu老师,怎么回事,请指导
可能cadence license manager这项服务被您计算机上的类似360这样的所谓优化软件给禁止开机自动启动了,请在您的优化软件上设置允许开机自动启动
按步骤安装破解失败 电脑里原来是cadence17.2
Cadence license 服务一直都正常运行 cadence其他功能一切正常
Floating license with file指向license.dat 重开软件依然报错
我也是这样
我也遇到了同样的问题,这个最后怎么解决的?
一样
破解失败 电脑里原来是cadence17.2
