Footprint Expert Pro 元器件PCB封装建库神器分享
Footprint Expert Pro, PCB 封装专家,霸气的名字!但它的创建者确实是位封装专家–Tom Hausherr,参与制定 IPC-7351标准的专家组成员。 自 1974 年以来一直参与 PCB 电子产品的设计和开发,他的从业经历基本上都是与PCB封装库有关,Mentor Graphics(现在被西门子收购) 家的PCB封装工具LP Wizard就是他参与开发的,LP Wizard后来被Valor收购,接着Valor又被Mentor收购,Tom Hausherr也随之来到了Mentor担任LP Wizard的产品经理。
老wu之前还转载过他在Mentor任职期间写的关于元器件封装库的文章:
https://www.mr-wu.cn/pcb-design-perfection-the-cad-library-series-part-1-molded-body-components/
LP Wizard被Mentor收购之后,封装库数据导出格式除了Mentor 自家的CAD格式外,友商的文件格式的要么被放弃要么被极大地限制了兼容性。
2011年,Tom Hausherr又把最初的团队聚拢起来,另起炉灶,重新开发了Footprint Expert Pro。Footprint Expert Pro 可让您自动构建封装并在您的 PCB 设计项目中使用,而几乎无需任何成本。
Footprint Expert Pro 的功能特点:
符合行业标准:
– IPC-7351
– IPC-J-STD-001
– IEC 61188.7
支持目前市面上众多的EDA软件,包括:Allegro, Altium Designer, Altium Nexus, Board Station, CADSTAR, CircuitStudio, CR5000, CR8000, eCADSTAR, OrCAD PCB, P-CAD, PADS / Siemens, Xpedition 等等
支持直接从封装导出对应的 3D STEP 模型
预定了的丰富的封装库模板
老wu觉得功能上Footprint Expert Pro已经超越了原先的LP Wizard,而且数据格式不再仅限于Mentor家的格式,像Allegro、AD、Kicad等都可以对接,特推荐给大家。
Footprint Expert Pro 的安装方法
Footprint Expert Pro 的安装和激活都比较简单,将网盘内的压缩包下载到本地并解压,Footprint Expert Pro 需要Microsoft .NET Framework 4.5的支持,如果您的系统没有安装.NET Framework 4.5,可以先通过这个链接到微软官网把.NET 4.5 的框架给装上:http://www.microsoft.com/en-us/download/details.aspx?id=17851
接着双击「Install_FootprintExpert2022.02_Pro.exe」,启动主程序的安装,设置好安装路径一路「next」即可
最后是激活,把压缩包内「Patch」文件夹内的「Footprint Expert 2022 Pro.exe」拷贝到Footprint Expert Pro的安装路径下,替换掉现有的文件即可。
搞定!
PS:更新记录
- 2022年05月9日,上传Footprint_Expert_2022-07_Pro
- 2022年03月23日,上传Footprint_Expert_2022-04_Pro
- 2022年02月17日,上传Footprint_Expert_2022-02_Pro
如何下载Footprint Expert Pro 元器件PCB封装建库神器分享
关注老wu博客的公众号,并在公众号里发送对应的下载关键字获取下载链接
关注吴川斌的博客公众号
在公众号里给老吴发消息:
下载|FootprintExpertPro
或者
下载|6281
建议复制粘贴过去不会码错字哟,O(∩_∩)O~
下载|FootprintExpertPro
我发现一个问题,就是转allegro的时候,脚本运行调用的是allegro package去建立一个shape异形焊盘,这就使pad designer没法使用shape焊盘。这个问题怎么接,改不来脚本
请问吴老师这个问题怎么破解?
目前是我按照它的操作加了“.”,也是报错,就是pad desinger生产焊盘的时候调用不到这个软件生成的pin shape,
下载|FootprintExpertPro
这两天都在把玩,整体不错。这个是free版本,更加期待专业版!!
我用的17.4版本,按照footprint expert pro配置完allegro以后,生成了5个文件,.bat文件双击运行不了,发现footprint expert pro创建的allegroload.bat文件缺少启动padsatck_editor和allegro软件的start命名,我尝试了自己写了个脚本文件,修改并调用footprint expert pro创建的allegroload.bat文件,自动创建焊盘和封装,已经可以使用了
请问是怎么弄的呢?大神能分享一下心得吗?
导出来candence的格式不对呀 打不开 谁有教程
勾選自動匯入 PADS 格式总是提示. unable to read PADS version
這部分有人找到如何解決了嗎
哈哈,下载了,不太会用。。。。
我用这个软件导出Allegro的封装,无论插件还是表贴都没有焊盘?这有谁知道是怎么回事吗?焊盘、封装路径已经添加了。
环境变量添加了吗?可以查看软件的帮助文件。有操作流程。
那哪里有文件
打开软件后,菜单栏有个help,里面有链接,能进入这个软件开发者论坛,里面有。
我这设置完了,没有找到环境变量添加,怎么添加,只设置了下allegro里面的路径
一、添加环境变量CDSROOT,变量值为cadence安装路径下的SPB文件夹路径,如I:\cadence_install\Cadence\SPB_17.4。
二、在path环境变量值后面追加以下内容:%CDSROOT%\openaccess\bin\win32\opt;%CDSROOT%\tools\bin;%CDSROOT%\tools\pcb\bin;%CDSROOT%\tools
\capture;%CDSROOT%\tools\jre64\bin;%CDSROOT%\tools\fet\bin;%CDSROOT%\tools\specctra\bin;%CDSROOT%\to
ols\libutil\bin;%CDSROOT%\tools\pspice;%CDSROOT%\tools\pspice\library
三、完成以上步骤,就可以调用和创建焊盘了。如果是16.5版本,%CDSROOT%\tools\jre64\bin;更改为%CDSROOT%\tools\jre\bin;

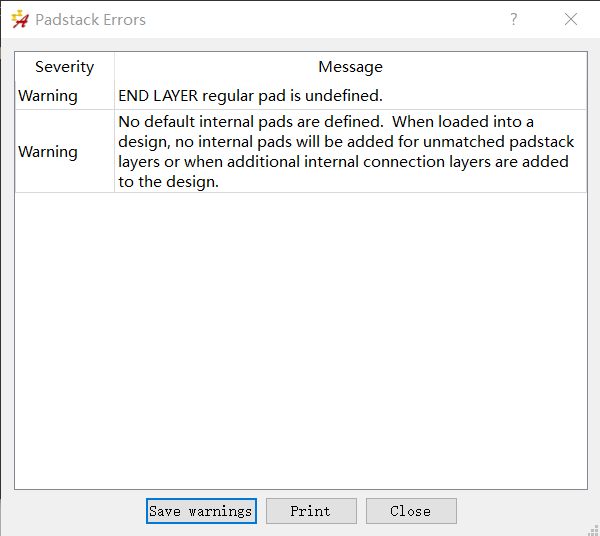

而且生成的BAT文件点击了没反应
Allegro的Pad path添加’.’表示当前路径下引用pad,然后再运行脚本就会生成带pad的
这个路径添加了,但是运行bat文件没反应

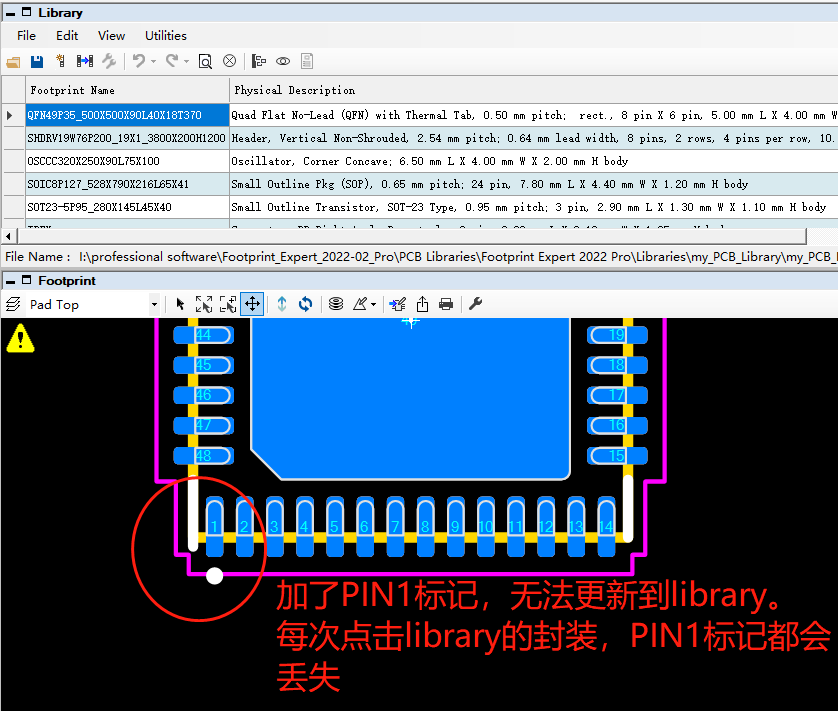

不知道老吴和大家有没有遇到这种情况。带PIN1标记的封装,无法更新到自己的library中。每次点击library的封装,PIN1标记就会丢失。具体问题如图示。ღ( ´・ᴗ・` )
一样的问题,感觉是工具的问题,不仅是这个1脚标志。 重新打开工程的时候,除了你输入的引脚尺寸数据不会变化,其他选项几乎都会被复位成默认值。工程的最基本保存功能有问题。
作者在论坛里说,以前没打算加1脚标志功能的,因为要适配的EDA软件太多,推荐自己加。后来加了这个功能,现在还有bug。
我试了下,如果修改.opt配置文件,把1脚标在配置文件里默认加上,然后再保存就没有问题。 其他选项同理,比如你改pin脚焊盘的形状,如果你在左侧菜单栏里直接修改,也是保存不了的,但是你通过配置文件修改并保存配置文件,然后再保存工程就没问题了。 这个东西做得还不够完善,不过已经解决我很大问题了。
这可不是个Bug哦,可以参考下面的User Guide,软件被特意设计成这样的,Library只记录芯片尺寸的信息(The FPX file does not contain any user rules or footprint dimensions. ),而焊盘或其他元素(例如丝印等)的Rule是通过options来保存的,(Free License里是没有Save Options这个选项的)。这样设计的好处是可以使用统一的Rule来批量生成所有的Footprint,而不是每个Footprint都搞自己特殊的Rule。
个人感觉这个设计挺好的,不需要每个Footprint调来调去的,设计一个适合自己的Options,后面只要录入芯片的基础尺寸就好了,效率高很多而且一致性也很好。
https://www.pcblibraries.com/products/fpx/userguide/default.asp?ch=1.2
The PCB Footprint Expert User can add as many attribute columns as necessary. Some of the most popular additional columns are “Revision or Version Control”, “Supplier Name and Part Number” (Digi-Key), “Schematic Symbol Name”, “Created By and Date”, “Corporate Part Number” and so on.
The FPX file does not contain any user rules or footprint dimensions. It is important that the Footprint Expert end user knows that the main item to generate a footprint are the component family and component dimensions. This means that you cannot import your existing CAD tool library into an FPX file.
The User Preference Rules are applied to the component family and component dimensions to auto-generate a Footprint pattern for the PCB library.
The component family and dimensions is stable data that never changes. So the User can continuously add new component dimensions to the FPX and never have to go back and change anything.
The User Preference Rules are continuously changing as manufacturers continue to improve their processes. So at any time, the Footprint Expert User can make a change to their Preference Rules and run all their component dimensions through those new rules and create a new library. So the Library Construction Rules may change at any time, but the FPX file never changes except to continually add additional package data.
There is no limit of how many parts can be put in an FPX file, but certain features are slow if the FPX file gets too big. To achieve maximum software performance, we recommend not exceeding 3,000 parts in an FPX file.
Here is a sample FPX file loaded in the Footprint Expert FPX Editor –
👍
如何将封装转为cadence格式
选择Oscillator, Side Concave选项时出现错误
导出 PADS 格式总是提示. unable to read PADS version
试了好几个PADS版本,同样的问题
同样的问题,求解.
求解·!
有简易的教程吗?
网上教程好少啊,同求
这个我期待了好久啦。。。谢谢老吴的分享。。对AD来说太友好了。。一键出封装。O(∩_∩)O哈哈~
才有人问,便出来了,老吴要得!
