一款免费的 PCB 可制造性 DFM 分析软件
不懂得PCB可制造性设计的工程师
就不可能有好的PCB设计
— 鲁迅

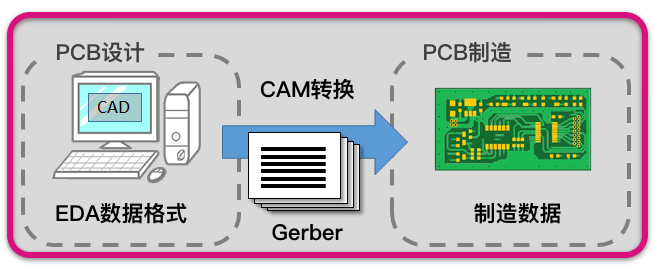

在电子行业,相关产品的质量和可靠性在很大程度上取决于制造商的工艺能力,PCB板厂并不是黑盒生产线,不是只需给到他们相关的PCB设计数据,咱们吃着火锅哼着歌等上那么几天,就可以拿到与PCB设计完全一致的成品,PCB设计是一套流程体系而PCB制造又是另一套流程体系,同时,PCB设计数据并不等同于PCB制造数据,或者说,PCB制造并不会直接使用我们的PCB设计数据,PCB设计数据需要经过CAM(Computer-Aided Manufacturing 计算机辅助制造)转换成给机器使用的生产数据。
如果PCB设计师完全不了解PCB的制造流程以及CAM的数据转换过程,或者,CAM工程师也完全不了解PCB设计的相关概念,那从PCB设计到PCB制造的数据转换就会存在理解和沟通上的问题。尤其是像Gerber这种描述单层图像的“低级别”格式文件,你还需要一份额外的描述文件来描述你的PCB制造要求,比如阻抗控制,层叠结构,表面处理等等,可以将这些信息放到额外的Gerber文件里也可以放到类似Word这样的文档文件里进行图文的描述,但是,有文字描述的地方,就会有信息的表达与理解的问题,电话或者微信沟通确认那是必须的,如果双方都用各自的专业术语描述问题而又不能清晰地理解,都认为对方是煞笔,低效率甚至错误的沟通确认往往是PCB制造失败的罪魁祸首。
Layout与板厂沟通确认生产稿
所以,老wu一般都尽量避免与PCB板厂进行工艺问题的沟通,只聊钱以增加双方合作的感情,更准确地讲,是尽量避免把疑问丢给板厂,在提交制造数据之前,自己先在CAM里检查一遍,在Layout时站在板厂的角度设计,根据不同PCB板厂的工艺能力来调整PCB Layout的设计,也即DFM(Design For Manufacturing)可制造性设计,这就要求我们在进行PCB设计的同时,还需要了解到相关合作板厂的制造工艺、生产工序、板材性能等等看似与PCB Layout无关但事实上又息息相关的信息。
有些童鞋可能会觉得,为什么要站在板厂的角度Layout?凭啥给对方的CAM工程师减少工作量而增加自己的工作量,老子是甲方就要有甲方的样,就要为所欲为地Layout 😂
其实吧,给板厂找麻烦就是给自己找麻烦,板子生产回来有问题,板厂顶多给赔付制板的费用,耽误了项目进度,损失的还是自己。

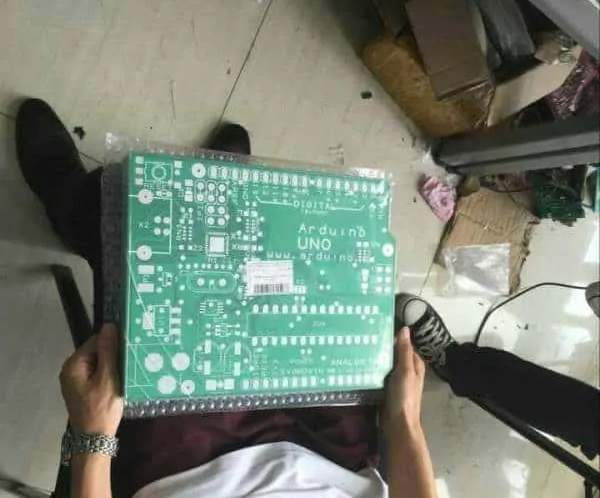

PCB生产回来之后 /(ㄒoㄒ)/~~
越早发现可制造性问题,造成的损失就越小,亡羊补牢,为时已晚。
之前老wu博客里也分享过CAM软件,这些工具功能比较强大,适合于PCB板厂的专业CAM工程师输出生产数据使用,但对于PCB设计工程师而言就显得比较重型了,学习成本比较高。
在进行PCB设计时,我们通过在EDA设计软件里添加DFM设计规则规避可制造性风险,在导出制造数据之后,进行制造数据完整性的自查,这时候我们只需要一个简单轻便的DFM工具就好了,不用重新再去学习一套CAM软件。

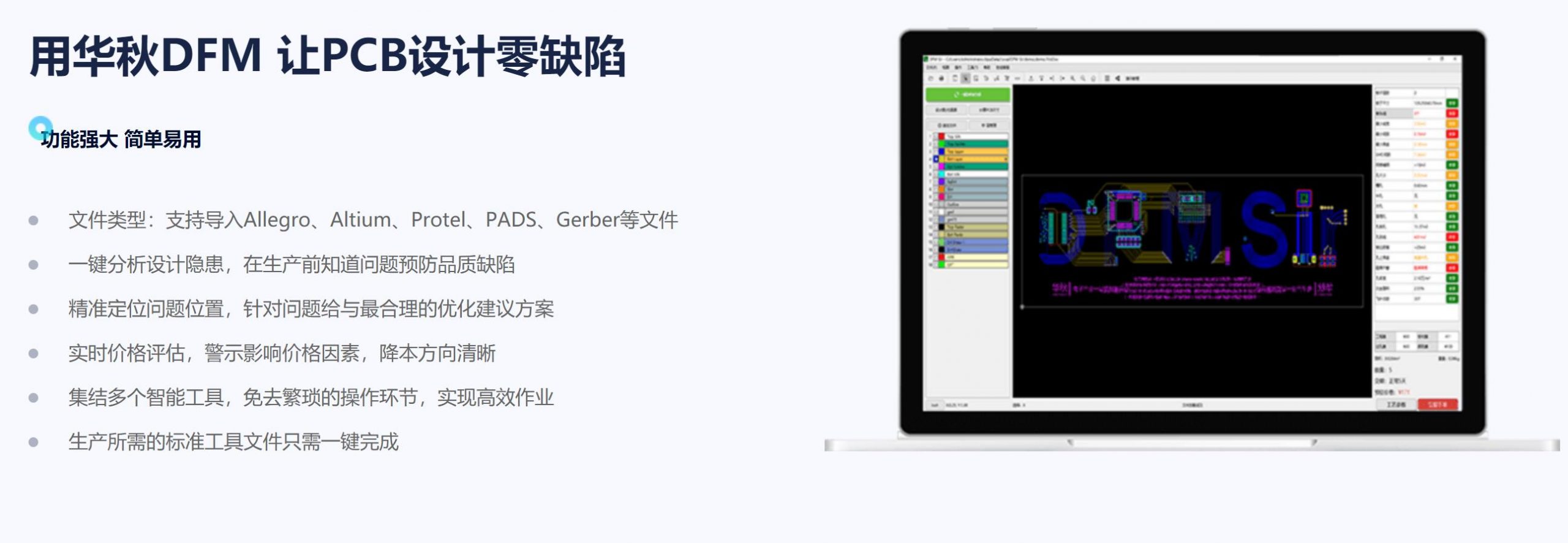

老wu这里推荐华秋DFM这个工具,支持导入Gerber数据,也支持打开AD、Pads和Allegro的设计格式。有DFM一键分析功能,可以自动分析常见的PCB可制造性问题,当然,我们还是要在设计规则中采用DFM设计规则驱动PCB设计的方式来尽早避免DFM问题,但这里有一个免费的功能再自动复查一遍也是不错的。
需要下载华秋DFM工具的同学请访问下边的老wu博客的CDN链接获取安装包:
https://dfm.elecfans.com/uploads/software/promoter/hqdfm_wcbblog.zip
