一个国家的工业底子如何,可以看看他到底有多少民间高手。我们经常可以看到发达国家的大神们改装自制各种机械神器,从12缸外加液化氮的改装怪兽级汽车到射向外太空的火箭等等。

现在,又多了一位制作航模的大神–Gerald Rutten,一名资深的航空模型爱好者,同时也是一名飞行员。有二十年的徒手制造各种航模的经验,他所制作的这些模型并不是静态展示的,而是真正能够飞的。后来他觉得不爽,就开始自己设计制造小型的涡喷发动机,用于给那些航模提供动力。对,你没看错,是涡喷发动机喔,推力据说能达到10公斤级,那些用电机的飞行器给跪了。

他花了几年的功夫硬生生地从零开始造出了一架1比5比例的F-16战斗机,还包括一台涡喷发动机,下面我来看看这位大哥超强的制造过程。



制作F16飞机模型1



制作F16飞机模型2



制作F16飞机模型3



涡喷引擎的F16战斗机模型完整打造视频



涡喷引擎的F16战斗机

一、测量外形数据

虽然网络上充斥着各种关于F-16的尺寸数据,但是Rutten还是觉得不可靠。Rutten大哥有位在荷兰空军的好朋友,所以就获得了些小福利,能够亲身测量F-16的各种外形数据。

制作F16飞机模型4



制作F16飞机模型5



二、开模,制造外壳

有了这么多外形数据后,Rutten决定要用复合碳纤维做整机的外壳,于是就自己牛逼地开模,然后做壳。

制作F16飞机模型6

制作F16飞机模型7

制作F16飞机模型8

制作F16飞机模型9

制作F16飞机模型10

制作F16飞机模型11



三、喷漆,帖图案



制作F16飞机模型12

制作F16飞机模型13

制作F16飞机模型14

制作F16飞机模型15



四、起落架

起落架的复杂程度超乎了我们的想象,Rutten大哥从网上买来了图纸,自制了CAD模型,然后用车床一点点地车出了整个起落架。同时设计制造了起落架的收放控制系统。



制作F16飞机模型16

制作F16飞机模型17

制作F16飞机模型18

制作F16飞机模型19

制作F16飞机模型20

制作F16飞机模型21

制作F16飞机模型22

制作F16飞机模型23

制作F16飞机模型24

制作F16飞机模型25

制作F16飞机模型26

制作F16飞机模型27

制作F16飞机模型28

制作F16飞机模型29

制作F16飞机模型30

制作F16飞机模型31



五、减速板

制作F16飞机模型32

制作F16飞机模型33

制作F16飞机模型34



六、座舱
Rutten大哥制作的座舱不单单是个模型,还制作了两块显示屏……同时还录入了一段真实的座舱提示音。撸主已经跪了。

制作F16飞机模型35

制作F16飞机模型36

制作F16飞机模型37

制作F16飞机模型38

制作F16飞机模型39



七、发动机

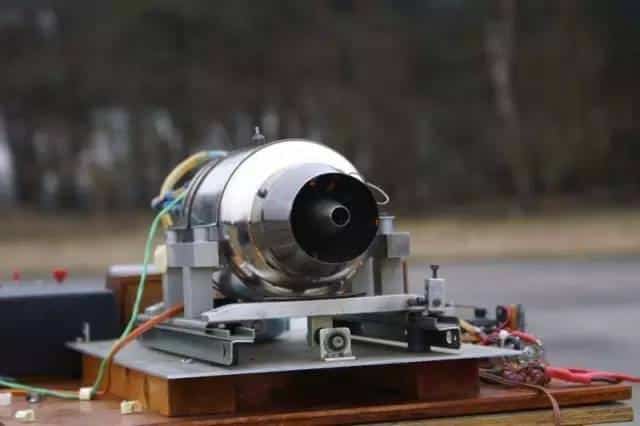

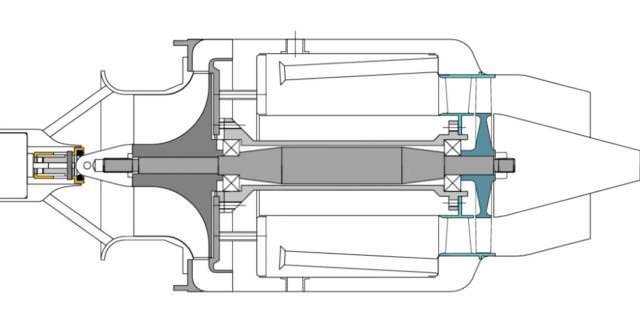

这个绝对是牛逼中的战斗机了。Rutten大哥自己设计了一个小型的涡喷发动机,然后用车床手工打造,推力将近20kg。撸主看到这里,其实已经跪得起不来了,虽然学了那么多年发动机,但从来没有自己动手制造过,只能说自愧不如。

制作F16飞机模型40

制作F16飞机模型41

制作F16飞机模型42

制作F16飞机模型43

制作F16飞机模型44

制作F16飞机模型45

制作F16飞机模型46

制作F16飞机模型47

制作F16飞机模型48

制作F16飞机模型49

制作F16飞机模型50

制作F16飞机模型51

制作F16飞机模型52

制作F16飞机模型53

制作F16飞机模型54

制作F16飞机模型55



八、油箱

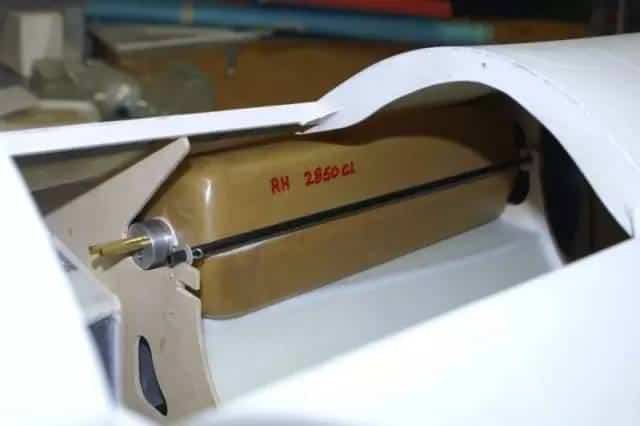

整机的油箱当然没法和F-16保持一模一样,于是Rutten大哥便自行设计了两个内置碳纤维油箱,并徒手开模制造了出来。

制作F16飞机模型56

制作F16飞机模型57

制作F16飞机模型58

制作F16飞机模型59

制作F16飞机模型60

制作F16飞机模型61



九、喷口

发动机测试完毕,油箱安装好,接下来就是做喷口了。

制作F16飞机模型62



十、后加力燃烧室

喷口搞定了之后其实还没完,因为F-16是有后加力燃烧室的,而这台自制的涡喷发动机没有这个功能。为了模拟后加力燃烧室,Rutten大哥在喷口内壁做了两圈LED灯。只要一加推力,这两圈LED灯便自动亮起。乍一看真的和加力燃烧室特别的像。

制作F16飞机模型63

制作F16飞机模型64



整机安装完毕,最后的效果图是这样的,说实在的,难辨真假!!

制作F16飞机模型65



说到这里,大家是不是已经跪了,其实荷兰空军也跪了。Rutten大哥的项目后来引起了荷兰空军的注意,他们特意为其安排一场见面会,也就是文章一开头的那张照片。
